MP6630E
Session textval
Session Titefor popup
详情

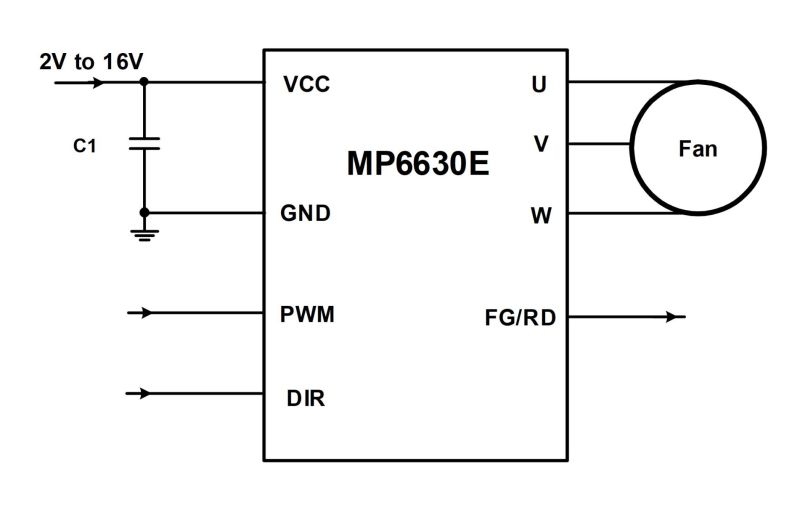

MP6630E 是一款三相无刷直流 (BLDC) 电机驱动器，集成功率 MOSFET 和一个霍尔效应传感器，支持2V 至 16V的输入电源电压 (VCC) 范围。它通过 PWM 引脚上的脉宽调制 (PWM) 信号来控制电机转速，并内置单霍尔效应传感器以确保可靠启动。
MP6630E 采用 180° 全波正弦驱动，可在整个转速范围内实现高效率、低转速纹波和低振动。
其FG/RD 引脚是具有开漏输出的转速检测器，可根据内部霍尔传感器的输出产生脉冲信号。该引脚还可选择用于输出堵转指示。
MP6630E丰富的保护功能包括了欠压锁定 (UVLO)保护、堵转保护、过流限制 (OCL)、过流保护 (OCP)、过压保护 (OVP) 和过温关断保护。

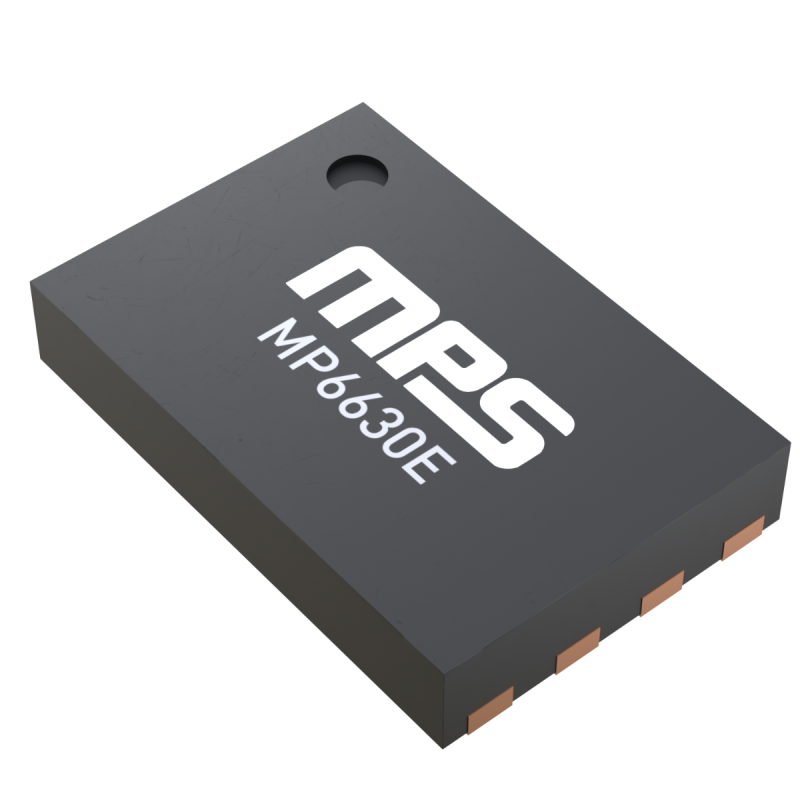

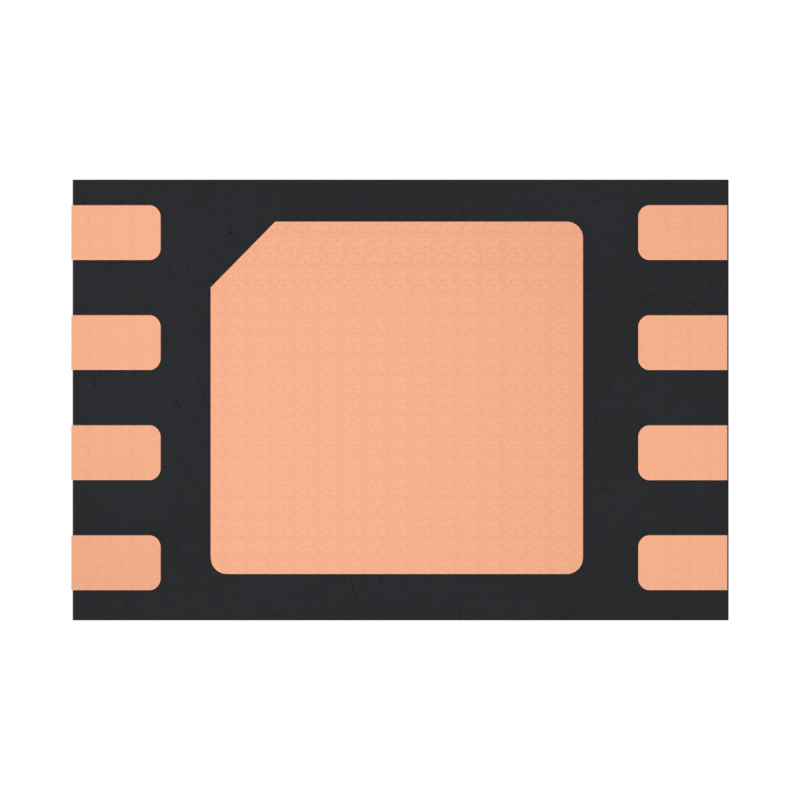

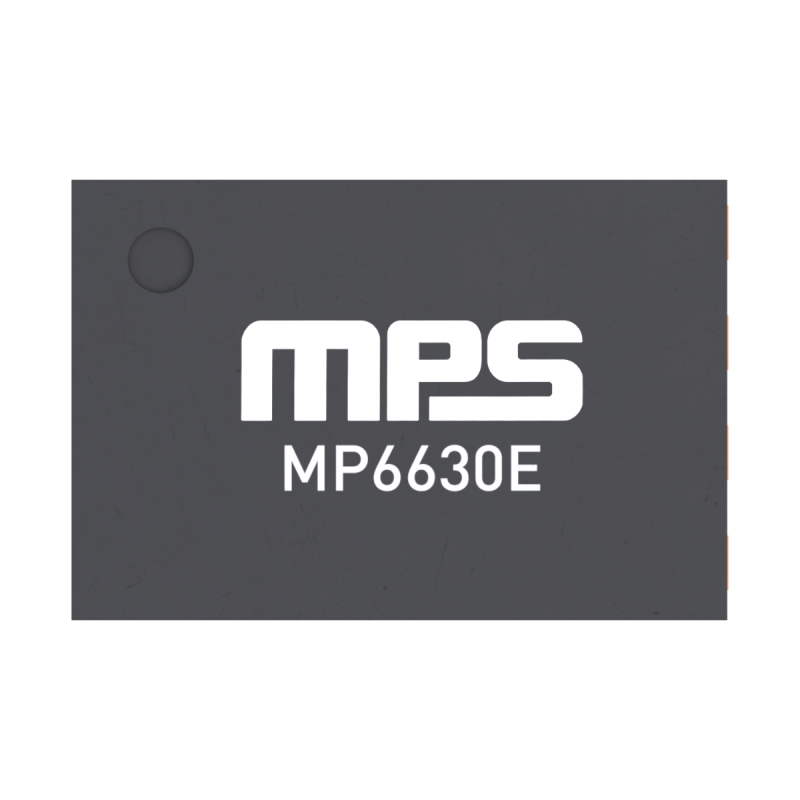

MP6630E 采用 UTQFN-8 (2mmx3mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 2V 至 16V 宽工作输入电源电压 (VCC) 范围
- 180° 全波正弦驱动，可实现高效率和低振动
- 内置单霍尔传感器以确保可靠启动
- 集成功率 MOSFET：每颗约 400mΩ
- 堵转和重试保护（分别为 0.5s 和 4.5s）
- 1kHz 至 100kHz 脉宽调制 (PWM) 输入范围
- 方向输入
- 软启动 (SS)
- 25kHz 固定开关频率 (fSW)
- 转速指示 (FG) 和堵转指示 (RD) 支持 1x、1/2x、1/3x 和 2/5x 比例
- 支持待机模式以降低功耗
- 过温保护和自动恢复
- 典型 2.3A 过流保护 (OCP)
- 采用 UTQFN-8 (2mmx3mm) 封装
正在供货产品型号
MP6630EGDU-xxxx-Z MP6630EGDU-xxxx-P MP6630EGDU-0000-Z MP6630EGDU-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
