MP8796
Session textval
Session Titefor popup
详情
MP8796 是一款全集成高频同步降压变换器。它提供了一种非常紧凑的解决方案，可在 4V 至 16V 的宽输入电压 (VIN) 范围内提供高达 30A 的输出电流 (IOUT)，并具有出色的负载和线性调整率。该器件在宽输出电流 (IOUT) 负载范围内可实现高效率运行。
MP8796 采用 MPS 独特的多相恒定导通时间 (MCOT) 控制，以提供快速瞬态响应，并使环路易于稳定。MCOT 方案允许多个 MP8796 器件并联使用，从而为大电流应用提供出色的电流共享和相位交错。其开关频率 (fSW) 可设定在 400kHz 和 1000kHz 之间，以保持恒定的 fSW，而不受 VIN 和输出电压 (VOUT) 的影响。
在启动期间，VOUT 利用外部电容以受控方式爬升。其开漏电源正常 (PG) 信号可指示 VOUT 是否在其标称电压范围内。MP8796 全面的保护功能包括过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP)，而且可选择打嗝模式或闭锁模式。

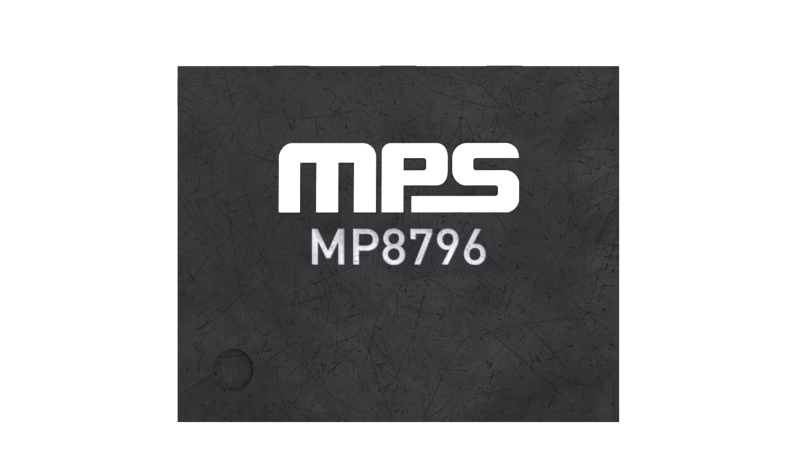

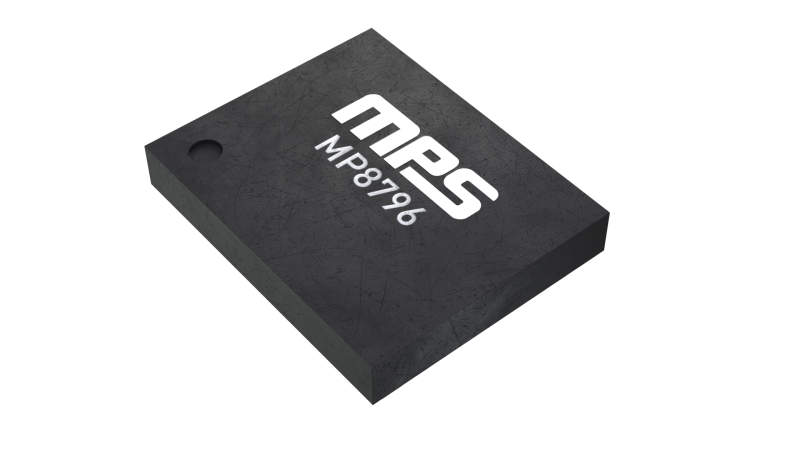

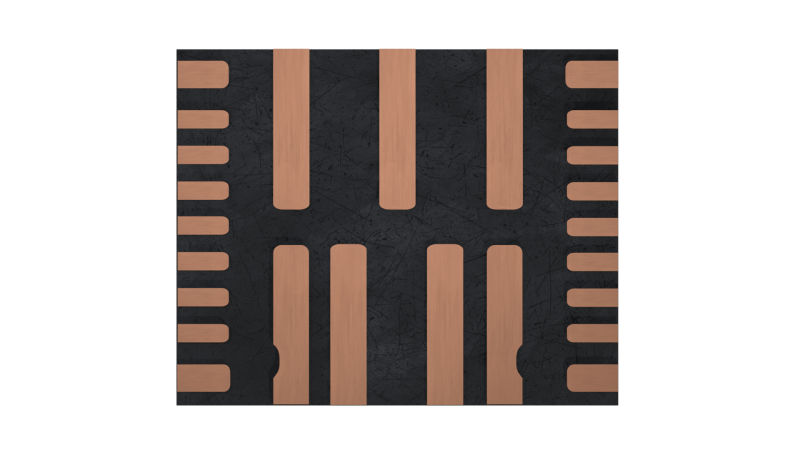

MP8796 最大限度减少了所需的现有标准外部元器件，并采用 TQFN-25 (4mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 4V 至 16V 宽输入工作电压 (VIN) 范围
- 带外部 3.3V VCC 偏置的 3V 至 16V 宽输入工作电压（VIN）范围
- 每相高达 30A 的连续输出电流 (IOUT)
- 可调电流限制 (ILIMIT)
- 850μA 静态电流 (IQ)
- 低导通电阻 (RDS(ON))集成功率 MOSFET
- 无损且精确的片上电流采样
- 自适应恒定导通时间 (COT) 控制可实现超快速瞬态响应
- 采用零 ESR 输出电容可稳定工作
- 遥测功能
- 可扩展多相操作
- 400kHz 至 1000kHz 可选开关频率 (fSW)
- 可调软启动时间 (tSS)
- 可选脉冲频率调制 (PFM) 模式和强制连续导通模式 (FCCM)
- 可选内置斜坡补偿
- 具有可选打嗝模式或闭锁模式的过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP)
- 采用 TQFN-25 (4mmx5mm) 封装
正在供货产品型号
MP8796GVT-Z MP8796GVT-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
