MPQ2169A-AEC1
Session textval
Session Titefor popup
详情
MPQ2169A 是一款具有内部补偿功能的双通道、脉宽调制 (PWM) 、同步降压稳压器，它可在 2.7V 至 6V 的输入电压 (VIN) 下工作，并生成低至 0.6V 的输出电压 (VOUT)。该器件可配置为 1.4A/1.4A 或 2A/0.8A 输出电流(IOUT) 的稳压器。其 65μA 的低静态电流非常适合采用单节锂离子电池的便携式设备供电应用。
MPQ2169A 集成了双路 60mΩ 上管 (HS) 开关和 25mΩ 同步整流器 (SR)，无需采用外部肖特基二极管即可实现高效率。MPQ2169A 提供峰值电流模式控制和内部补偿功能，同时提供低压差配置。两个通道均支持 100% 占空比工作。
MPQ2169A 具有全面的保护功能，包括逐周期电流限制和过温关断保护。

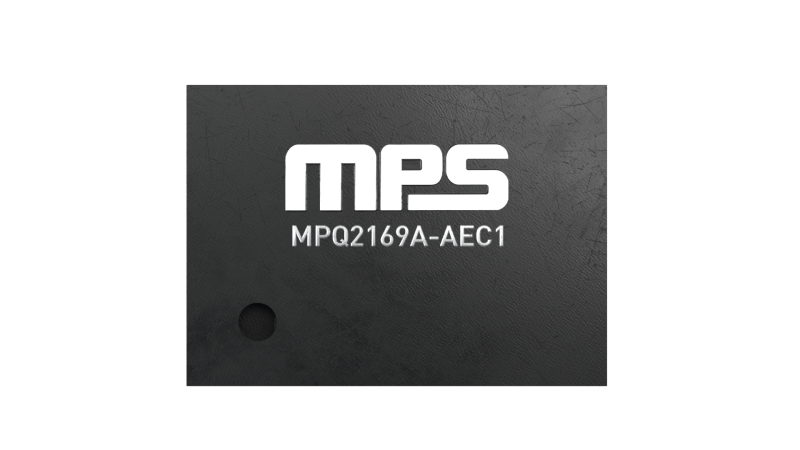

MPQ2169A 只需最少数量的现有标准外部元器件，它采用 QFN-18 (2.5mmx3.5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 2.7V 至 6V 工作输入电压 (VIN) 范围
- 1.4A/1.4A 或 2A/0.8A 连续输出电流 (IOUT)
- 60mΩ/25mΩ 导通电阻 (RDS(ON))
- 高达 3MHz 的可调频率
- 高达 3MHz 的外部同步时钟
- 180° 相移操作
- 电源正常 (PG) 指示
- 外部软启动 (SS) 与跟踪
- 可调高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
- 峰值效率 >90%
- 0.6V 至 5.5V 可调输出电压 (VOUT)
- 100% 占空比操作
- 65μA 静态电流 (IQ)
- 逐周期过流保护 (OCP)
- 具有打嗝模式和谷电流检测的短路保护 (SCP)
- 过温关断保护

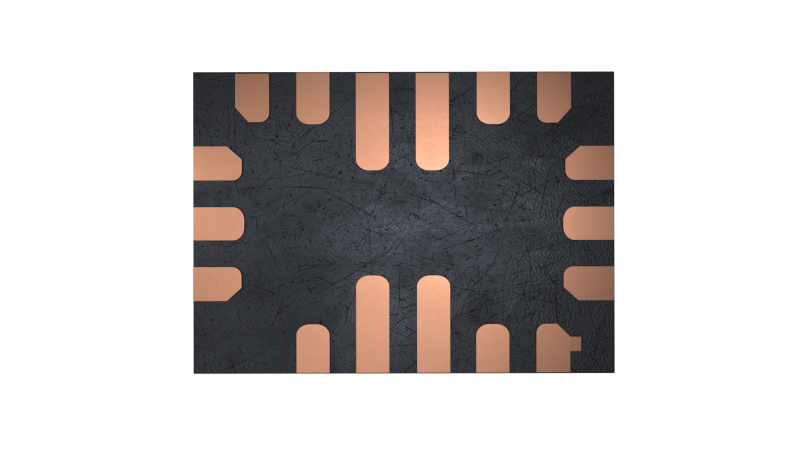

- 采用 QFN-18 (2.5mmx3.5mm) 封装
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级 1 认证
正在供货产品型号
MPQ2169AGRHE-AEC1-Z MPQ2169AGRHE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
