- MP87120
MP87120
20A, Intelli-PhaseTM DrMOS Solution in TLGA-27 (4mmx5mm) Package with Quiet SwitcherTM Technology
Session textval
Session Titefor popup
详情

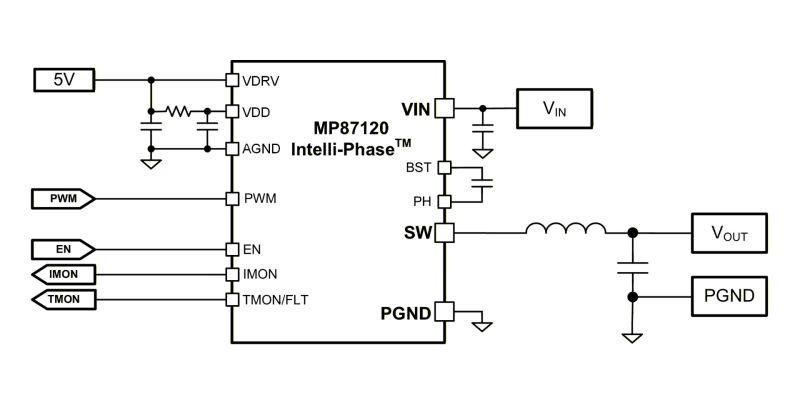

The MP87120 is a monolithic half-bridge Intelli-PhaseTM DrMOS solution with built-in internal power MOSFETs and gate drivers. It can achieve up to 20A of continuous output current (IOUT) across a wide input voltage (VIN) supply range, and it can operate from 100kHz to 1.5MHz.
Quiet SwitcherTM Technology (QSTTM) utilizes a proprietary circuit design that can only be achieved in monolithic architecture to suppress voltage ringing. This technology limits peak switching voltages, improves device reliability, lowers EMI, and reduces sensitivity to PCB layout.
The MP87120 offers many features to simplify system design. The device operates with tri-state pulse-width modulation (PWM) signal controllers, and features Accu-SenseTM current sensing and temperature sensing to monitor the inductor current (IL) and report the junction temperature (TJ), respectively.
The MP87120 is ideal for server applications where efficiency and small size are at a premium. The MP87120 is available in a TLGA-27 (4mmx5mm) package.
-
显示更多
显示较少
产品特性和优势
- Quiet SwitcherTM Technology (QSTTM) Limits Peak Switching Voltages with Minimal Reliance on PCB Layout
- Wide 3V to 16V Operating Input Voltage (VIN) Range
- 20A Output Current (IOUT)
- 5V VDD Voltage (VDD) and VDRV Voltage (VDRV) Operation
- Accu-SenseTM Current Sense
- Temperature Sense
- Accepts Tri-State Pulse-Width Modulation (PWM) Signals
- Current-Limit Protection
- Over-Temperature Protection (OTP)
- Fault Reporting
- Available in a TLGA-27 (4mmx5mm) Package
正在供货产品型号
MP87120GLVTH-Z MP87120GLVTH-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
