MP87563

MP87563

采用 TLGA-33 (5.25mmx5mm) 和 LGA-33 (5.25mmx5mm) 封装的 Intelli-Phase^TM解决方案

Parameters 详情

最小输入电压（V）
3
最大输入电压（V）
16
最大输出电流（A）
60
典型开关电流限（A）
120
待机输入电流（mA）
0.001
最小开关频率（kHz）
100
最大开关频率（kHz）
3000
上升时间（ns）
25
下降时间（ns）
20
脉宽调制逻辑电压（V）
3.3
封装
LGA-33 (5.25x5), TLGA-33 (5.25x5)
等级
目录

MP87563 是一款双路单片半桥Intelli-Phase^TM解决方案，内置功率 MOSFET 和栅极驱动器。在宽输入电压(V_IN)范围内，每路输出均可提供高达 60A 的连续输出电流 (I_OUT)。

该器件通过集成驱动器和 MOSFET优化死区时间 (DT) 并减小寄生电感，从而实现高效率。其工作开关频率 (f_SW)范围为 100kHz 至 3MHz。

MP87563 提供多种可简化系统设计的功能，并兼容采用三态脉宽调制 (PWM) 信号的控制器。

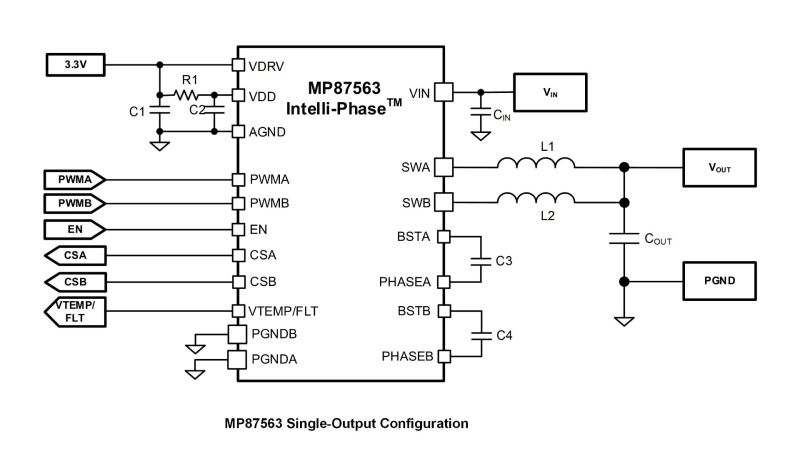

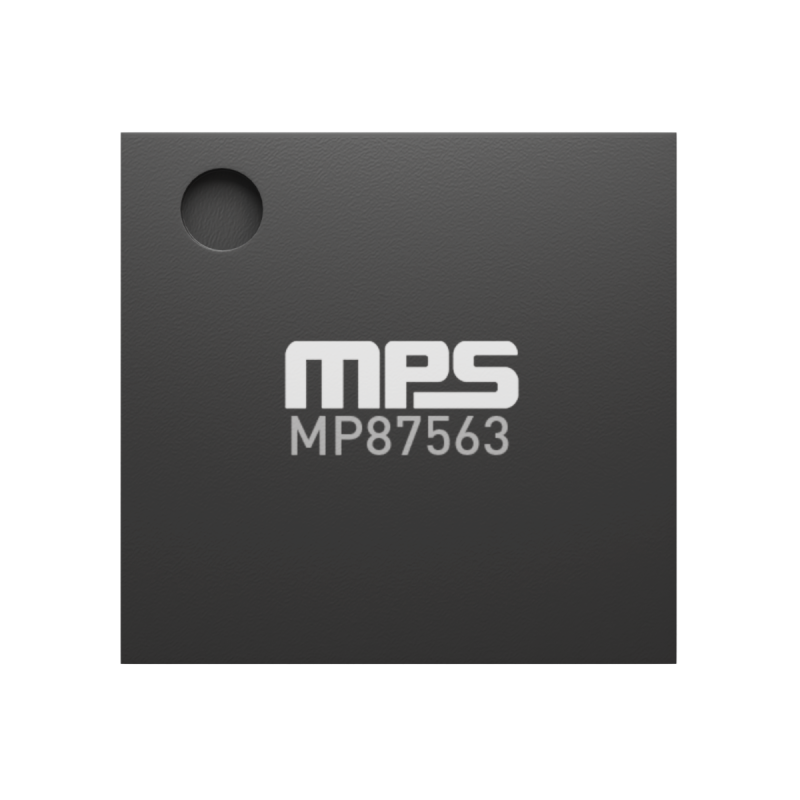

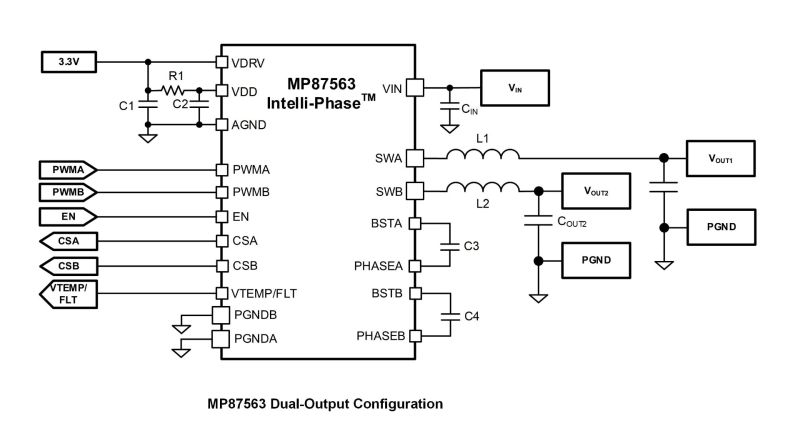

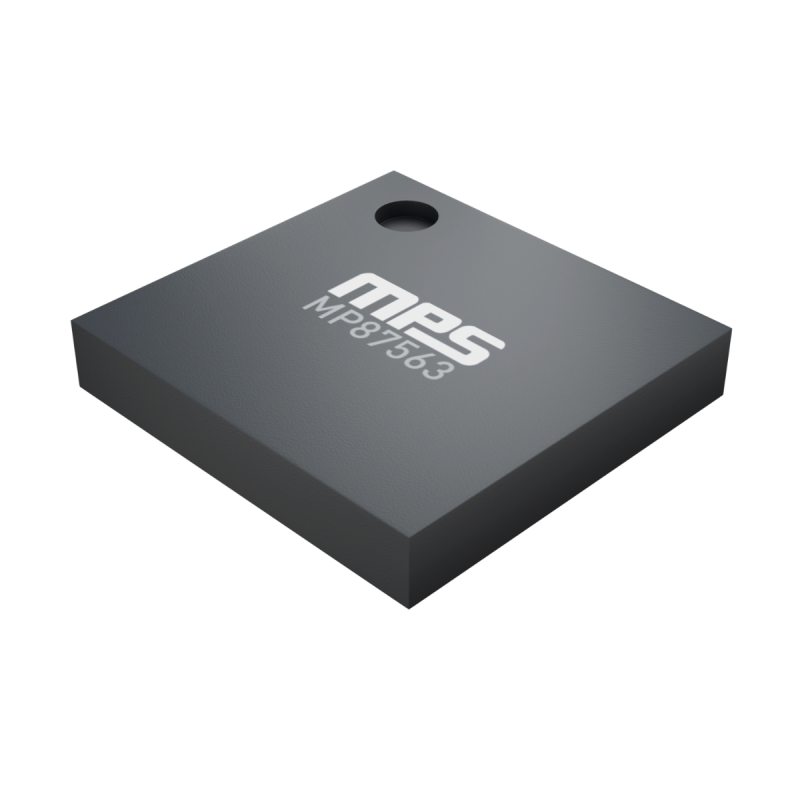

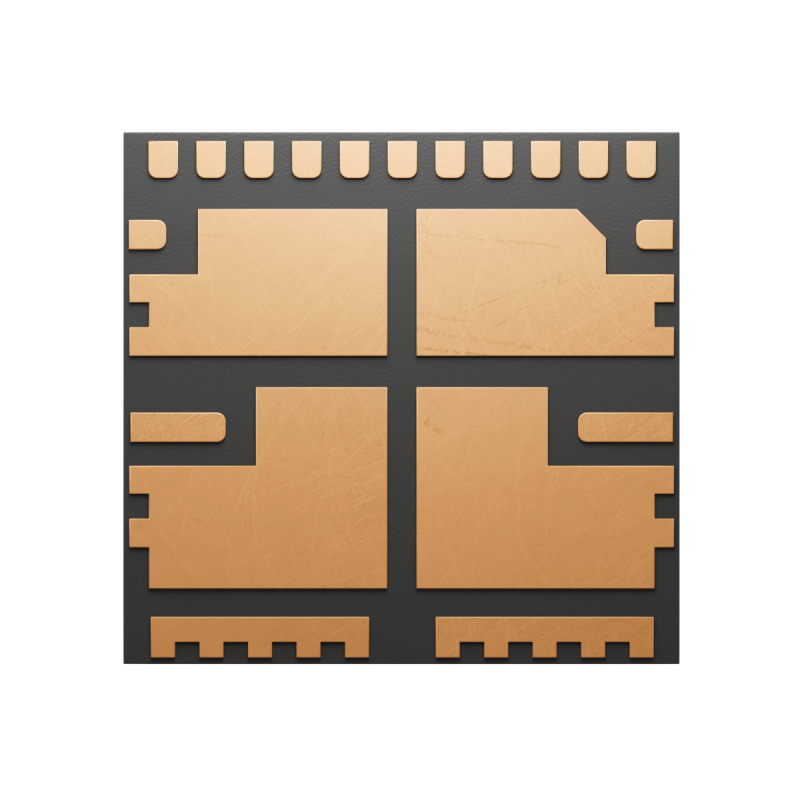

MP87563 非常适合对效率和尺寸要求极高的计算应用。该器件提供 TLGA-33 (5.25mmx5mm) 和 LGA-33 (5.25mmx5mm) 两种封装，二者采用兼容的 PCB 焊盘布局。

产品特性和优势

3V 至 16V 宽工作输入电压 (V_IN) 范围
每路输出均支持高达 60A 的连续输出电流 (I_OUT) ：
- 10ms 导通脉冲下最高为 80A
- 10μs 导通脉冲下最高为 120A
Accu-Sense^TM电流采样技术
带迟滞的正向电流限制
结温 (T_J) 采样
用于故障诊断的双向脉宽调制 (PWM)
支持 5V 脉宽调制 (PWM) 输入
严重故障快速响应
采用PCB 焊盘布局相互兼容的 TLGA-33 (5.25mmx5mm) 封装和 LGA-33 (5.25mmx5mm) 封装

正在供货产品型号

MP87563GMETH-Z MP87563GMETH-P MP87563GMED-Z MP87563GMED-P

P&Z的含义

相关产品

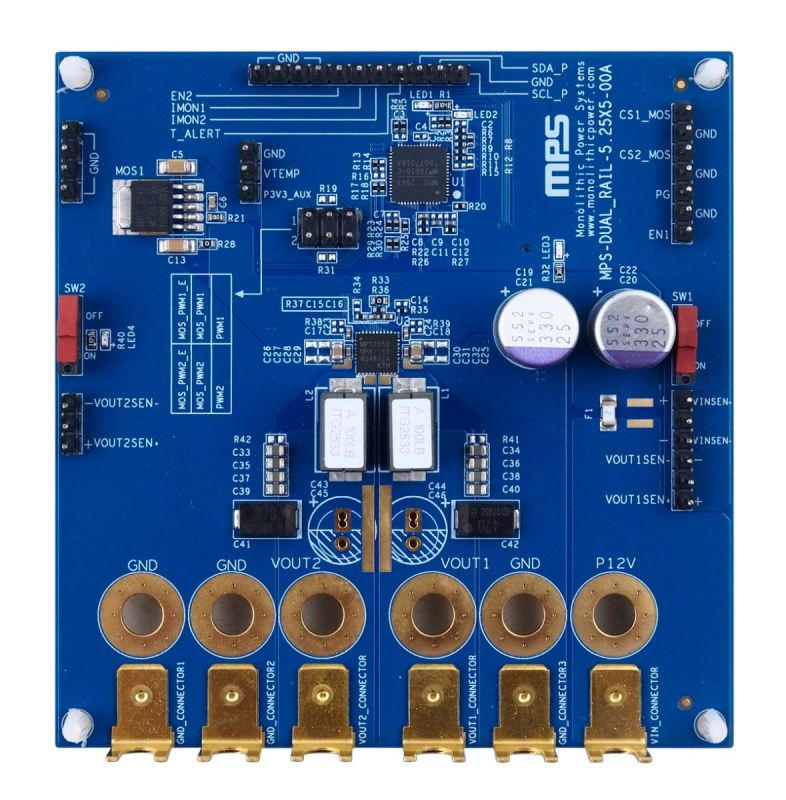

EVL87563-2PHASE-01A 采用 TLGA-33 (5.25mmx5mm) 封装、带 PMBus 接口的120A Intelli-Phase^TM DrMOS 评估板

EVL87563-2PHASE-01A 评估板用于演示 MP87563 的功能特性。MP87563 是一款内置功率 MOSFET 和栅极驱动器的单片半桥Intelli-Phase^TM解决方案。该评估板可在宽输入电压(V_IN) 范围内提供高达 120A 的连续负载电流。

Quiet Switcher^TM 技术(QST^TM)采用只有单片架构才能实现的专有电路设计，用来抑制电压振铃。该技术可限制峰值开关电压、提高器件可靠性、降低 EMI 辐射，并减小对 PCB 布局的敏感性。

MP87563 提供多种可简化系统设计的功能。它兼容 MP2888A 等采用三态脉宽调制 (PWM) 信号的控制器；具备高精度电流采样功能，用于监控电感电流 (I_L)；还提供温度检测功能以报告结温 (T_J).

MP87563 非常适合对效率和尺寸要求极高的服务器应用。它采用 TLGA-33 (5.25mmx5mm) 封装。
