MPM54313

MPM54313

带 I²C 接口的16V、3 路 3A 电源模块

Datasheet

详情

MPM54313 是一款带I²C接口的全集成 3 路 3A 电源模块。它内置启动与关断排序控制功能，同时集成了可调软启动 (SS)、补偿功能和各种保护阈值，提供了一个完整的电源解决方案。

该电源模块采用恒定导通时间 (COT) 控制以实现超快瞬态响应。输出电压 (V_OUT) 可通过I²C 总线调节，也可通过多次可编程 (MTP) 存储器预设。启动与关断顺序也可通过 MTP 进行配置，或通过I²C 总线在线控制。

MPM54313 提供自适应电压调节（AVP）以生成下垂电压，它允许 3 个输出并联运行，并提供被动电流平衡。该器件也允许 buck A 和 buck B 在交错模式下并联运行，得到高达 6A 的电流，同时提供主动电流平衡。

MPM54313 提供全面的保护功能，包括欠压锁定 (UVLO) 保护、过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护。

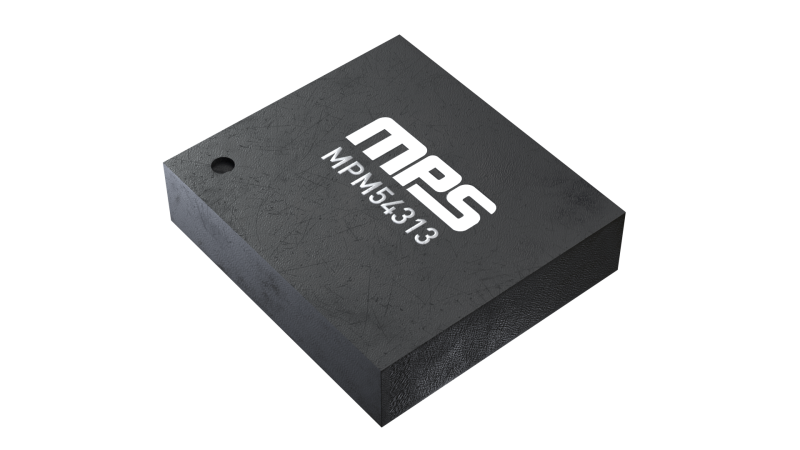

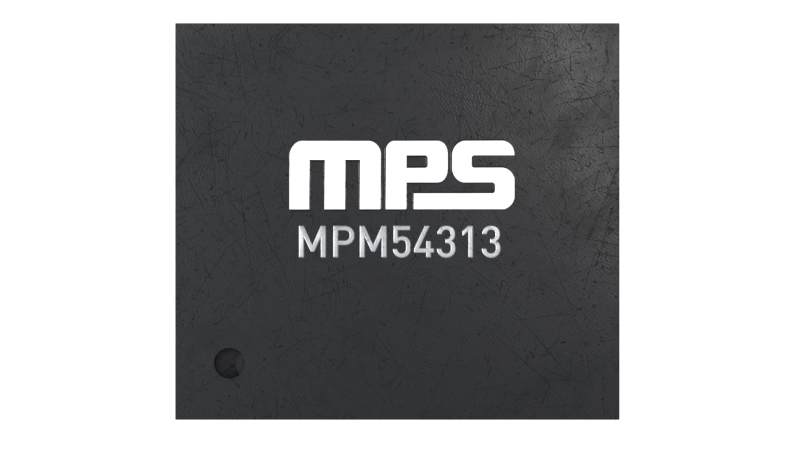

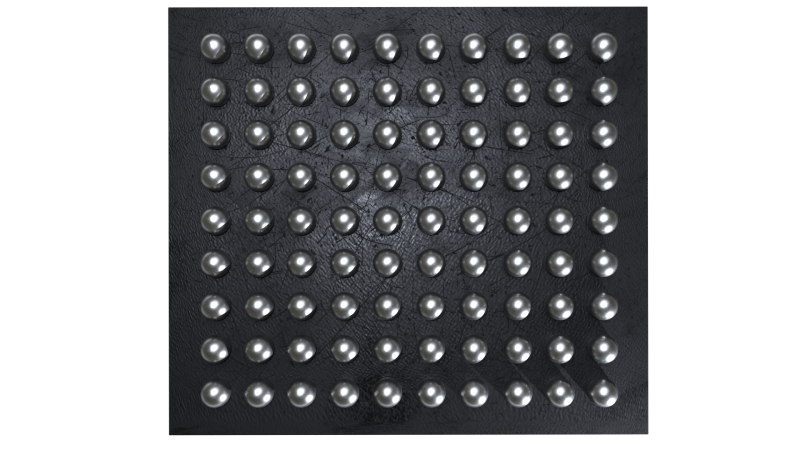

MPM54313 仅需少量外部元器件，采用紧凑型 BGA (8mmx9mmx2.58mm) 封装。

产品特性和优势

4V 至 16V 宽输入电压 (V_IN) 范围
自适应恒定导通时间 (COT) 控制可实现超快速瞬态响应
主动/被动电流平衡并联运行
I²C-可配置输出电压 (V_OUT)
500kHz 至 1000kHz 可调开关频率 (f_SW)
差分输出电压 (V_OUT) 远程采样
通过 I²C 对输出电压 (V_OU_T)、输出电流 (I_OUT) 和结温 (T_J) 进行精确监测
开漏电源正常 (PG) 指示
可配置 I²C 从属地址
可通过 I²C 选择脉冲频率调制 (PFM) / 脉宽调制 (PWM) 模式和可调频率
预偏置启动
过流保护 (OCP)
欠压保护 (UVP)
欠压锁定 (UVLO)保护
过温关断保护
过压保护 (OVP)
采用 BGA (8mmx9mmx2.58mm) 封装

正在供货产品型号

MPM54313GBJ-xxxx-T MPM54313GBJ-0000-T MPM54313GBJ-xxxx-Z MPM54313GBJ-0000-Z MPM54313GBJ-xxxx-P MPM54313GBJ-0000-P

P&Z的含义

相关产品

EVM54313-BJ-00A 带 I²C接口的 16V、3路3A 电源模块评估板

EVM54313-BJ-00A是用于展示 MPM54313 功能的评估板。MPM54313 是一款具有 I²C接口的三路输出全集成电源模块。该器件的每路输出都可提供3A电流，共达9A电流。MPM54313 提供了一种完整的电源解决方案，它具有内置上电/断电顺序控制、可配置软启动 (SS)、补偿功能以及各种保护阈值。

MPM54313 提供可配置自适应电压调节 (AVP)技术以生成下垂电压，实现三个输出的并联运行，同时提供被动电流平衡功能。此外，其中两个输出可在交错模式下并联运行，以提供高达 6A的电流，同时提供主动电流平衡。

MPM54313采用恒定导通时间 (COT) 控制提供超快瞬态响应。其1MHz 开关频率 (f_SW) 可大大减小外部电感和电容尺寸。该器件全面的保护功能包括欠压锁定 (UVLO)保护、过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护。

MPM54313 采用 BGA（8mmx9mmx2.58mm）封装。建议在对 EVM54313-BJ-00A 进行任何更改之前首先阅读 MPM54313 数据手册。
