MPQ4323C-AEC1

MPQ4323C-AEC1

42V 负载突降容限、3A、超紧凑同步降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ4323C 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关稳压器，它内置上下管功率 MOSFET（分别为 HS-FET 和 LS-FET），在峰值电流模式下可实现高达 3A 的高效率输出电流（I_OUT）。

MPQ4323C具有3.3V 至 36V 的宽输入电压（V_IN）范围和 42V 的负载突降容限，适用于汽车输入环境中的各种降压应用。其1μA 的关断模式静态电流还使该器件适用于电池供电应用。

MPQ4323C提供开漏电源正常 (PG) 信号，用于指示输出电压是否在其标称电压的 94.5% 至 105.5% 范围内。另外还提供频率折叠功能以防止启动期间电感电流的流失，以及过温关断保护以保证可靠性与容错性。该器件还为汽车冷车启动条件提供高占空比和低压差 (LDO) 模式。

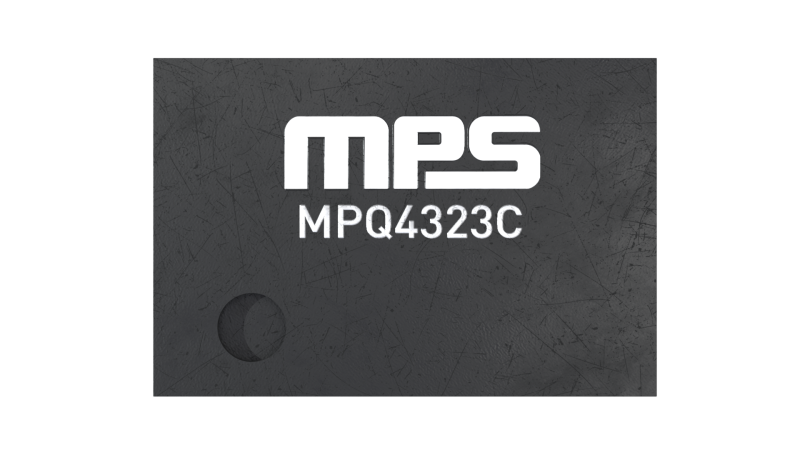

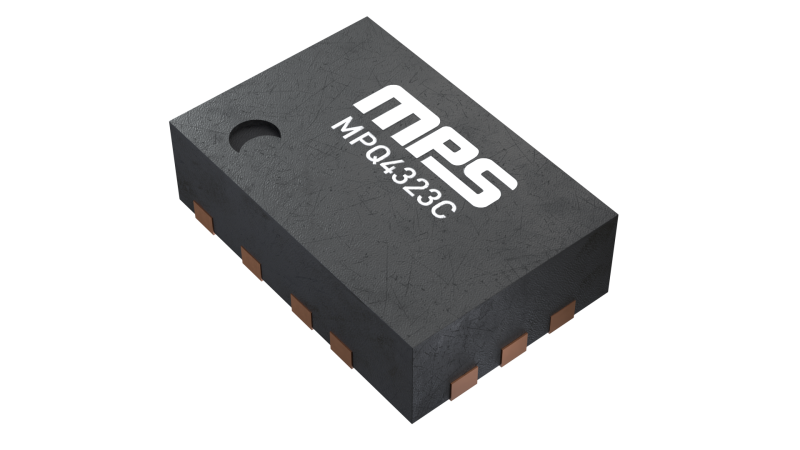

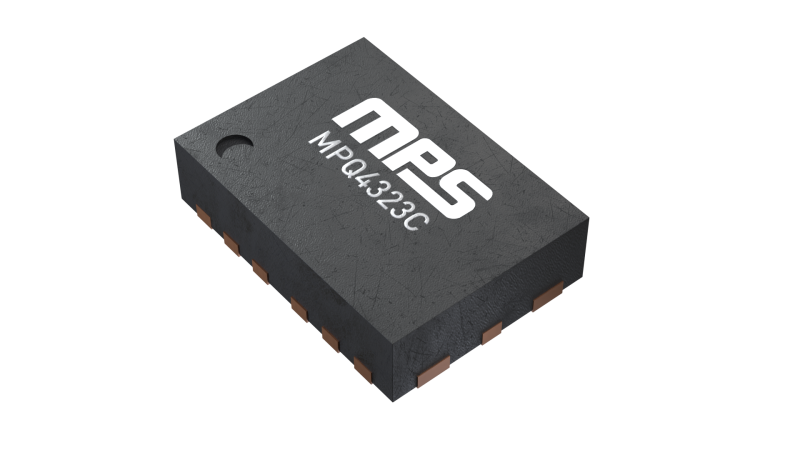

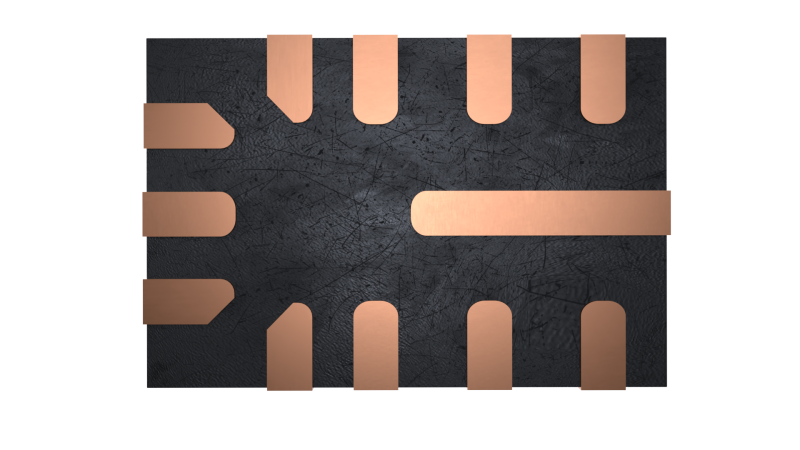

MPQ4323C 采用 QFN-12 (2mmx3mm) 和 QFN-14 (2.5mmx3.5mm) 封装。

产品特性和优势

专为汽车应用而设计：
- 42V 负载突降容限
- 支持 3.1V 冷车启动条件
- 高达3A 的连续输出电流 (I_OUT)
- 连续操作工作电压可高达 36V
- -40°C 至 +150°C （最大绝对值）的工作结温 (T_J)范围
延长了电池寿命：
- 1μA 关断模式电源电流
具备改善散热性能的高性能：
- 集成 70mΩ 上管MOSFET （HS-FET）和 50mΩ下管MOSFET（LS-FET）
- 65ns 最小导通时间 (t_{ON_MIN})
- 50ns 最小关断时间 (t_{OFF_MIN})
专门针对EMC/EMI 性能进行优化：
- 频谱扩展 (FSS) 调制
- 对称 V_IN引脚
- 符合 CISPR25 5 类标准
- 350kHz 至 2.5MHz 可调开关频率 (f_SW)
- MeshConnect™ 倒装芯片封装
附加功能：
- 电源正常 (PG) 输出
- 强制连续导通模式（FCCM）
- 低压差 (LDO) 模式
- 带打嗝模式的过流保护 (OCP)
- 采用QFN-12 (2mmx3mm) 和 QFN-14 (2.5mmx3.5mm)封装
- 采用侧面镀锡封装
- 符合AEC-Q100 等级1认证

正在供货产品型号

MPQ4323CGDE-AEC1-Z MPQ4323CGDE-AEC1-P MPQ4323CGRHE-AEC1-Z MPQ4323CGRHE-AEC1-P MPQ4323CGLE-AEC1-Z MPQ4323CGLE-AEC1-P

P&Z的含义

相关产品

EVQ4323C-RH-00A 采用 QFN-14 封装的 36V、3A、低静态电流（I_Q）、同步降压变换器评估板，符合 AEC-Q100 认证

EVQ4323C-RH-00A 是用于展示 MPQ4323C 功能的评估板。MPQ4323C 是一款频率可调 (350kHz 至 2.5MHz) 的同步降压开关稳压器，它内部集成了上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)。

MPQ4323C 在峰值电流控制模式下可提供 3A 高效率输出电流 (I_OUT)。其 3.3V 至 36V 的宽输入电压 (V_IN) 范围和 42V 的负载突降容限适用于汽车输入环境中的各种降压应用，而其 1μA 的关断模式静态电流 (I_Q) 则允许该器件用于电池供电应用。

MPQ4323C 提供开漏电源正常 (PG) 信号，用于指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。

该器件还提供频率折返功能，以防止启动期间的电感电流 (I_L) 过冲；同时提供过温关断保护以确保工作的可靠性和稳定性。该器件还为汽车冷车启动条件提供了高占空比和低压差 (LDO) 模式。

EVQ4323C-RH-00A 为整装测试板。MPQ4323C 采用侧面镀锡的 QFN-14 (2.5mmx3.5mm) 封装。它符合 AEC-Q100 等级 1 认证。

¥349.50
+ 税

设计资源

Model of this part to simulate in MPSmart Software

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MPQ4323CGLE-AEC1-Z MPQ4323CGLE-AEC1-P

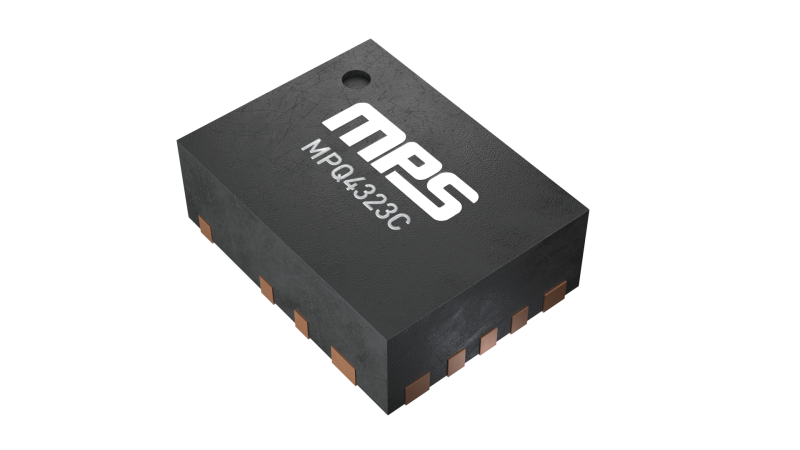

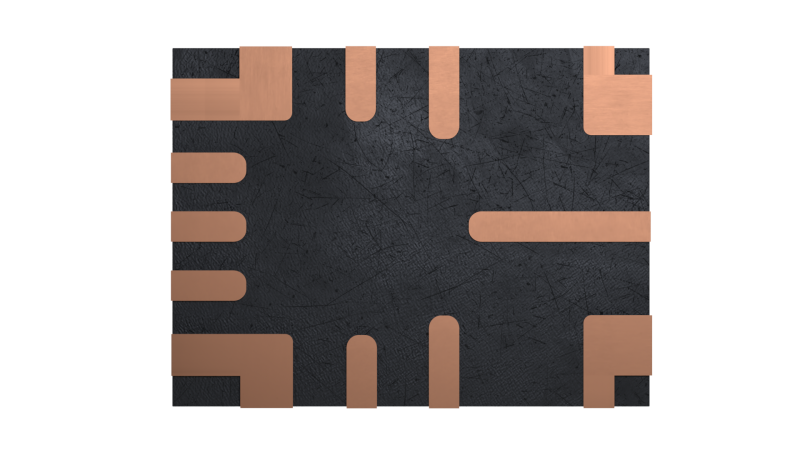

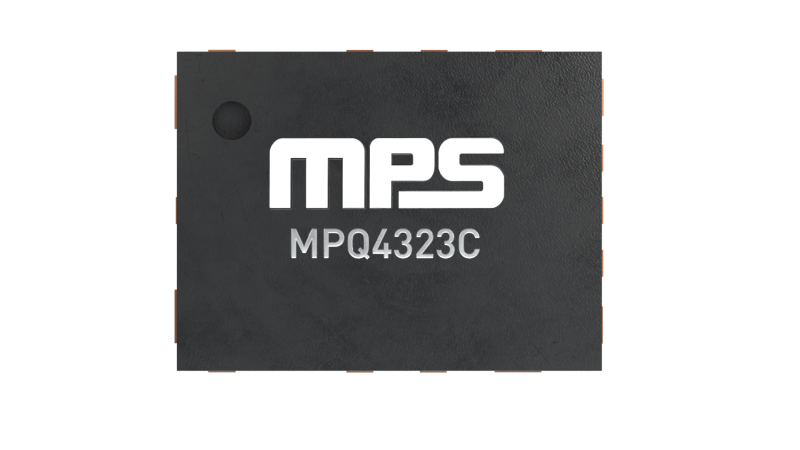

包: QFN-12 (2x3), QFN-12 (3x4), QFN-14 (2.5mmx3.5mm)

5,000每卷

现货价格 ¥9.51 1K

数量单价
1

¥19.08
10

¥15.87
100

¥13.07
250

¥12.37
500

¥11.95
1K

¥9.51

量大请询价报价或技术支持

库存: 1,990

现在下单，可于2026 年 1 月 16 日前发货，库存达1,990片

更多数量的交货时间

更多数量预计于2026 年 5 月 3 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ4323CGRHE-AEC1-Z MPQ4323CGRHE-AEC1-P

包: QFN-12 (2x3), QFN-12 (3x4), QFN-14 (2.5mmx3.5mm)

5,000每卷

现货价格 ¥9.51 1K

数量单价
1

¥18.73
10

¥13.98
100

¥11.46
250

¥10.83
500

¥10.49
1K

¥9.51

量大请询价报价或技术支持

库存: 50,000

现在下单，可于2026 年 1 月 16 日前发货，库存达50,000片

更多数量的交货时间

更多数量预计于2026 年 5 月 3 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ4323CGDE-AEC1-Z MPQ4323CGDE-AEC1-P

包: QFN-12 (2x3), QFN-12 (3x4), QFN-14 (2.5mmx3.5mm)

5,000每卷

现货价格 ¥9.09 1K

数量单价
1

¥18.03
10

¥13.42
100

¥11.04
250

¥10.42
500

¥9.86
1K

¥9.09

量大请询价报价或技术支持

库存: 100

现在下单，可于2026 年 1 月 16 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 5 月 3 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品
