MPM3695-20
Session textval
Session Titefor popup
详情
MPM3695-20 是一款具有数字接口的可扩展、全集成电源模块。该器件提供了一种完整的电源解决方案,实现了高达 25A 的连续输出电流 (IOUT),并在宽输入电压 (VIN) 范围内具有出色的负载和线性调整率。它在宽负载范围内能够高效率运行,并且可以并联工作以提供更高的负载电流。
MPM3695-20 采用 MPS 专有的多相恒定导通时间 (MCOT) 控制,以提供超快速瞬态响应和简单的环路补偿。它还通过数字接口提供模块配置和关键参数的监控。
MPM3695-20 提供全面的保护功能,包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温保护 (OTP)。该器件最大限度地减少了所需现有标准外部元器件,并采用 ECLGA-29 (5mmx6mmx4.4mm) 封装。
- 显示更多 显示较少
产品特性和优势
- 最低3V 的宽输入电压 (VIN) 范围
- 3V 至 16V VIN,带外部 VCC
- 4V 至 16V VIN,带内部 VCC
- 0.5V 至 5.5V 输出电压 (VOUT) 范围
- 高达 25A 的连续输出电流 (IOUT)

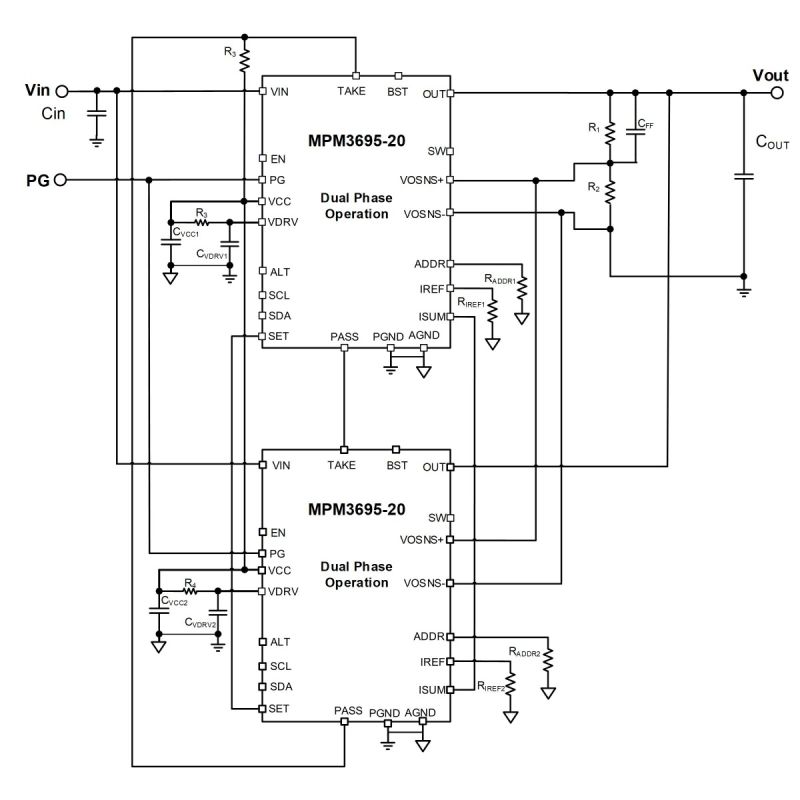

- 适用于多相操作的自动交错功能
- 通过自适应多相恒定导通时间 (MCOT) 控制进行自动补偿,实现超快速瞬态响应
- ±1% 参考电压精度(-40°C 至 +125°C)
- 真实的输出电压( VOUT )远端采样功能
- VIN、VOUT、IOUT、温度和故障遥测回读
- 通过数字接口可配置以下参数:
- 电流限制
- 选择跳频模式 (PSM) 或连续导通模式 (CCM)
- 软启动时间 (tSS)
- 开关频率 (fSW)
- 故障限制

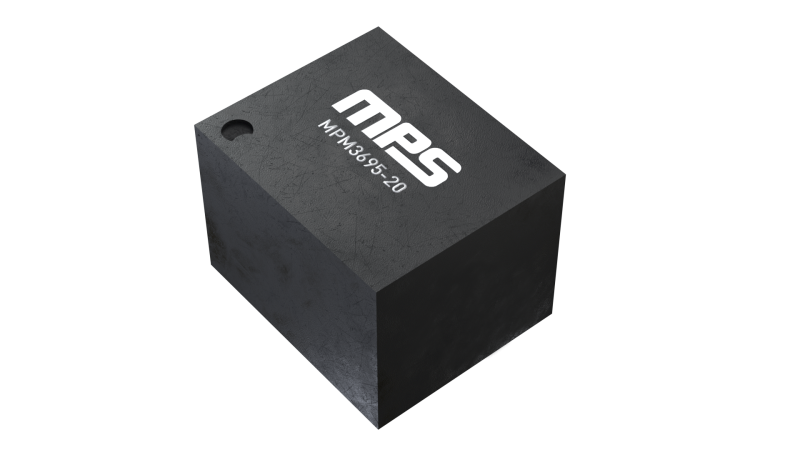

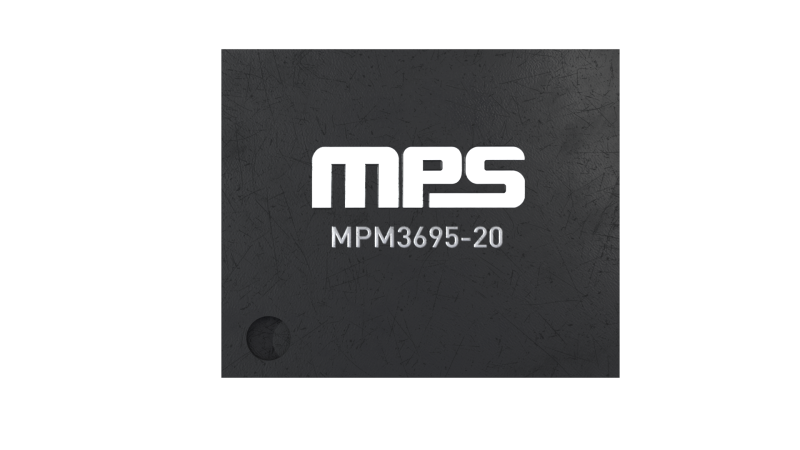

- 采用 ECLGA-29 (5mmx6mmx4.4mm) 封装
正在供货产品型号
MPM3695GPJ-20-xxxx-T MPM3695GPJ-20-0022-T MPM3695GPJ-20-3333-T
