- MP5926
MP5926
Session textval
Session Titefor popup
- 最小输入电压（V）8
- 最大输入电压（V）80
- 典型静态电流（µA）3.5
- 通道1
- 使能Active High
- 故障标记（信号）ALERT, PMBus Registers
- 变化斜率控制Yes
- 等级目录
- 封装TSSOP-28

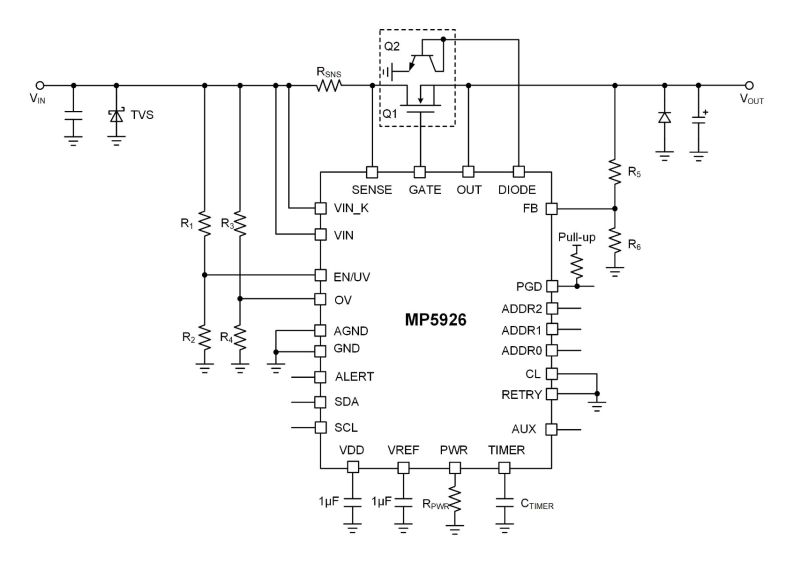

MP5926 是一款高压热插拔控制器，支持 8V 至 80V 的宽输入电压范围。该器件能够在热插拔过程中提供受控软启动（SS）功能，从而确保输出电压 (VOUT) 平稳上升。
MP5926 具备过流保护（OCP）、过功率保护（OPP）、过温保护（OTP）和短路保护（SCP）功能。其中，OCP 支持两种模式：断路器模式和主动电流钳位模式。所有参数均可通过 PMBus 接口进行配置。
MP5926 支持基于分立式 MOSFET 的热插拔应用，并提供受控软启动（SS）导通功能。为确保外部 MOSFET 始终处于安全工作区（SOA）内，该器件在软启动期间实施功率限制（PL）和可配置电流限制。
MP5926 通过 PMBus 接口提供细致的故障处理和遥测功能。用户可通过 PMBus 接口配置器件的工作方式，从而在软启动及正常运行期间实现更灵活的操作控制。
MP5926 为 OCP、OPP、重试延迟和插入延迟提供了独立的数字定时器。这使得各项关键参数均能设定最佳工作时间，无需为了兼顾不同模式而牺牲参数性能。
MP5926 采用 TSSOP-28（9.7mm x 4.4mm）封装。
-
显示更多
显示较少
产品特性和优势
- 8V 至 80V 工作输入电压 (VIN) 范围
- 可配置过流保护 (OCP)
- 可配置过功率保护 (OPP)
- 可配置短路保护 (SCP)
- 可配置软启动 (SS) 电流限制
- 为 OCP、功率限制、重试延迟和插入延迟提供独立数字定时器
- 可配置软启动时间
- 支持外部 MOSFET
- 电源正常 (PG) 监控与指示
- 内置 MOSFET 驱动器
- 可配置过温保护 (OTP)
- 可配置VIN过压保护 (OVP) 和欠压锁定 (UVLO)保护
- 支持锁存关断或重试模式
- 支持断路器模式或主动电流钳位模式
- 12 位模数转换器 (ADC)，用于通过 PMBus 监测 VIN、输出电压 (VOUT)、输出电流 (IOUT)、辅助电压 (VAUX)和温度
- 内置健康状态报告功能
- 采用 TSSOP-28 (9.7mm x 4.4mm) 封装
正在供货产品型号
MP5926GF-xxxx-Z MP5926GF-xxxx-P MP5926GF-0000-Z MP5926GF-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
