- MPQ29252-AEC1
MPQ29252-AEC1
Session textval
Session Titefor popup
- 控制方式Digital Control
- System InterfaceI2C
- Memory TypeMTP
- Number of Rails1
- 相数8
- 典型供电电压（V）3.3
- 典型静态电流（mA）38
- 最大开关频率（kHz）1500
- Wettable Flank QFN OptionNo
- 封装TLGA-40 (5x5)
MPQ29252-AEC1 是一款支持大电流多相电压调节器 (VR) 的数字控制器。该器件可与外部功率级配合使用，构建混合降压或标准多相 VR 解决方案。MPQ29252-AEC1 可通过电感直流电阻 (DCR) 进行电流采样。

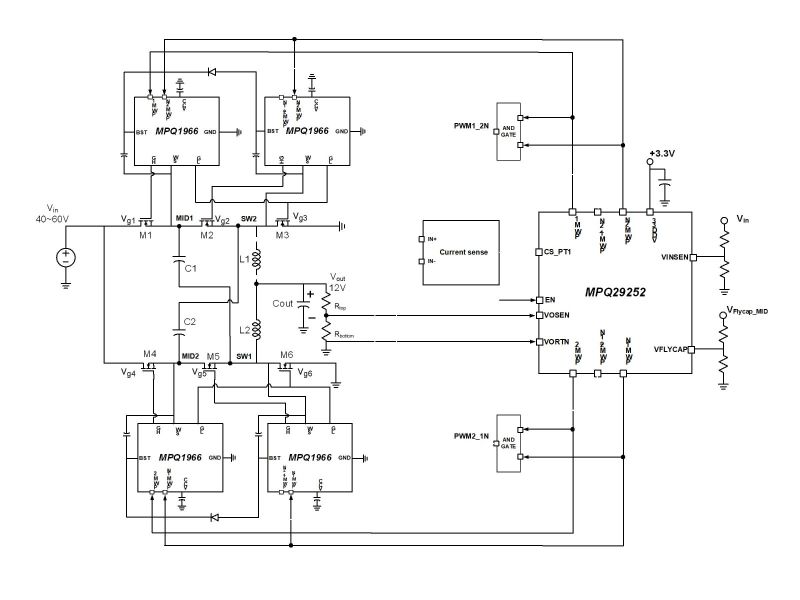

MPQ29252-AEC1 最多可配置为 8 相工作，通过外部与门支持 4-block 混合降压拓扑；也可配置为 6 相工作，通过内部与门 (PWMx_xN) 支持 3-block混合降压拓扑。
该器件内置片上非易失性存储器 (NVM)，用于存储和恢复器件配置。器件配置和故障参数可通过 PMBus/ I2C接口轻松设置并监控。
MPQ29252-AEC1 采用独特的数字多相非线性控制技术，仅需极少输出电容即可实现快速负载瞬态响应。由于稳态和负载瞬态响应仅采用一种功率环路控制方法，因此功率环路的补偿配置非常简单。

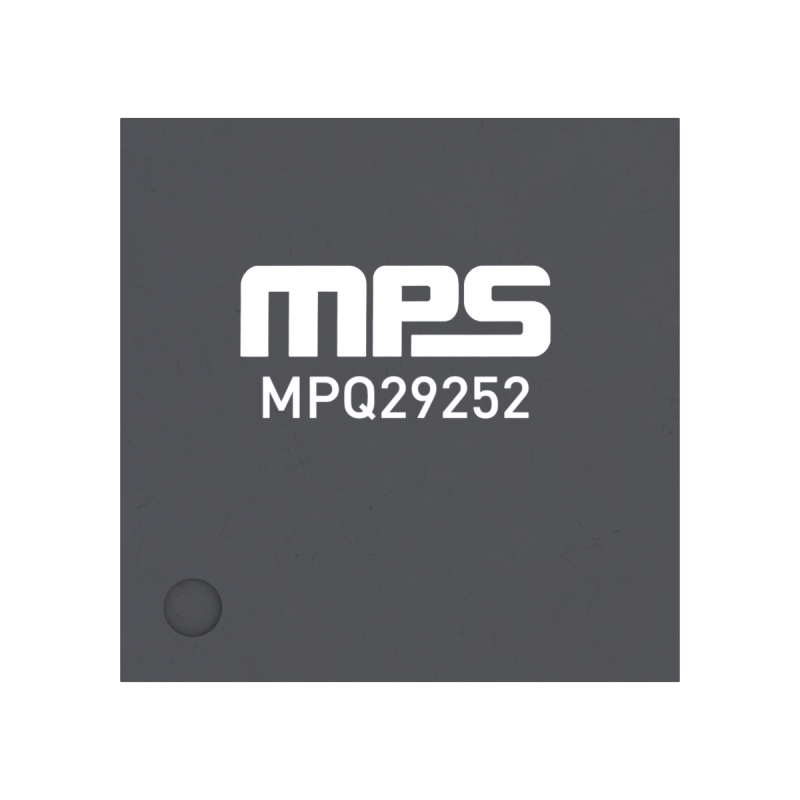

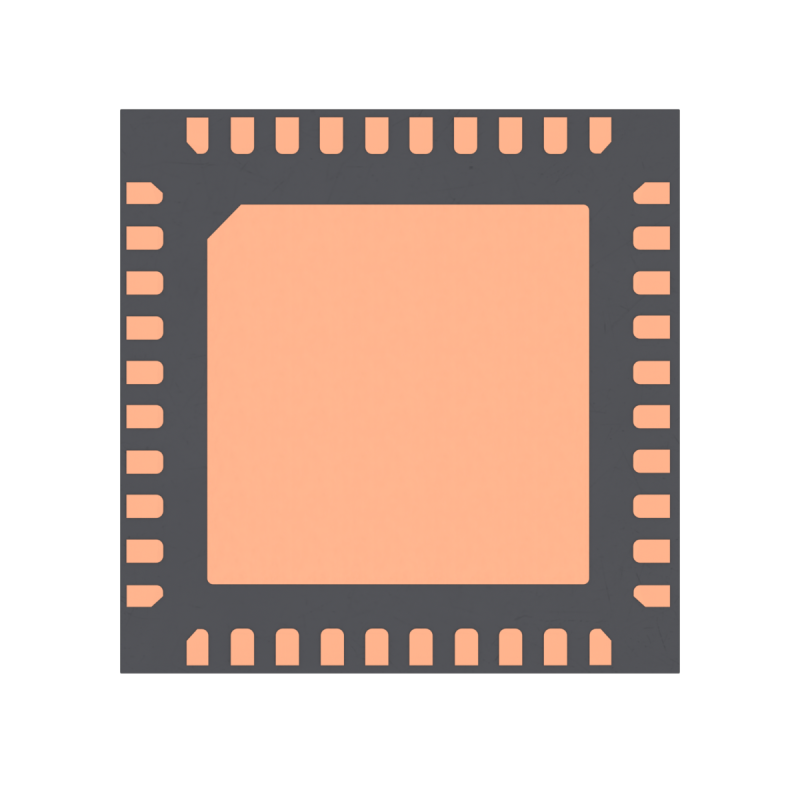

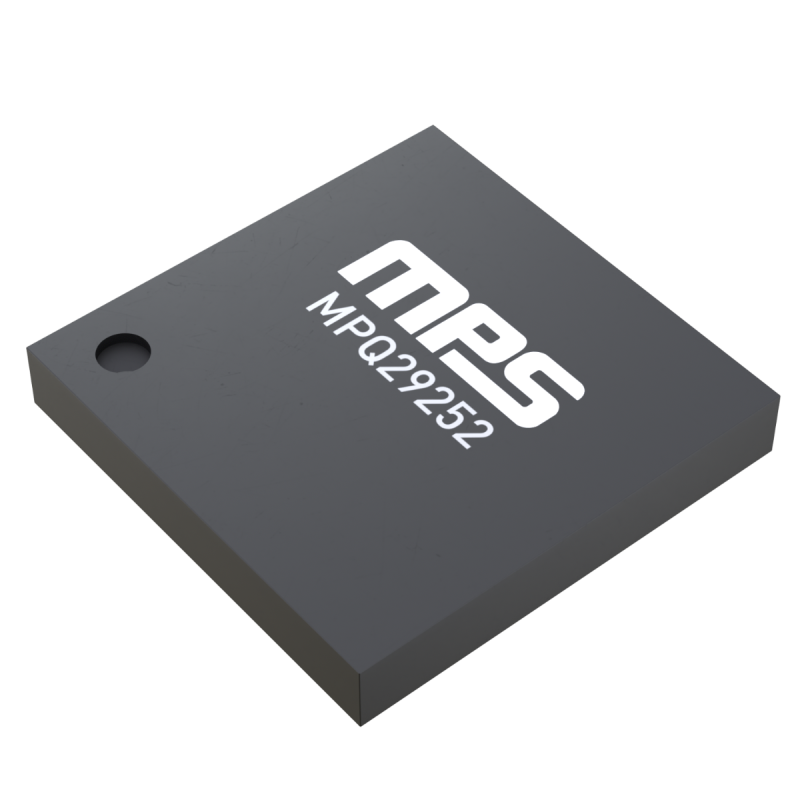

MPQ29252-AEC1 采用 TLGA-40 (5mmx5mm) 封装，并符合 AEC-Q100 等级 1 认证。
-
显示更多
显示较少
产品特性和优势
- 最高 8 相数字控制器
- 符合 PMBus/ I2C 规范（800kHz 总线速度）
- PMBus 地址可通过引脚配置
- 内置非易失性存储器 (NVM)，用于存储配置
- 120kHz 至 1.5MHz 开关频率 (fSW)
- 最高支持 3 模块拓扑，使用内部与门
- 最高支持 4 模块拓扑，使用外部与门
- 自动环路补偿
- 可选开环或闭环控制
- VFLYCAP 欠压 (UV) 监控
- 支持 6 种不同应用的多样配置
- 模块间主动均流
- 通过电感直流电阻 (DCR) 灵活采样输出电流 (IOUT)
- 支持可配置偏移的相间主动电流均衡，可实现热平衡
- 输入电压(VIN)、 输出电压(VOUT)、电流和功率监控
- VIN欠压锁定 (UVLO)保护、输出过压保护 (OVP)/欠压保护 (UVP)、快速过流保护 (OCP)、慢速 OCP 和过温保护 (OTP)，支持无动作、锁存或打嗝模式选项
- 自动将电压调节器 (VR) 故障类型记录至 NVM
- 数字负载线调节
- 通过增加 VOUT偏移实现超频模式
- 支持寄存器访问密码锁定
- 采用 TLGA-40 (5mmx5mm) 封装
- 符合 AEC-Q100 等级 1 认证
正在供货产品型号
MPQ29252GLUT-xxxx-AEC1-Z MPQ29252GLUT-xxxx-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
