- MPQ29125-AEC1
MPQ29125-AEC1
Session textval
Session Titefor popup
详情
MPQ29125-AEC1 是一款 3 轨数字多相控制器，可为采用 SVI3 AMD 核心电源的汽车应用供电。

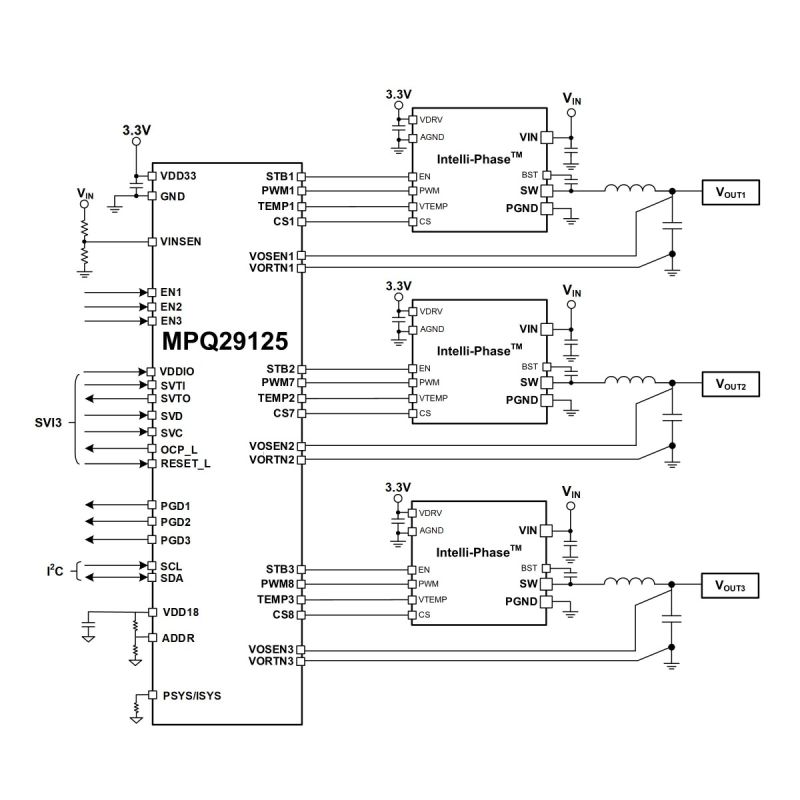

MPQ29125-AEC1 可与 MPS 的 Intelli-PhaseTM 产品配合使用，以最少的外部元件实现多相电压调节器 (VR) 解决方案。MPQ29125 的电压轨和相位均可灵活配置。
该器件内置片上非易失性存储器 (NVM) 来存储和恢复器件配置，并通过I2C 总线接口对配置数据和故障参数进行配置和监控。通过 Intelli-PhaseTM 电流采样 (CS)输出，还可监控并报告输出电流 (IOUT)状态。
MPQ29125-AEC1 采用独特的数字多相非线性控制技术，能够以最小输出电容提供快速负载瞬态响应。无论稳态和负载瞬态，均采用同一种功率环路控制方法，因此功率环路补偿的配置非常简单。
该器件提供主动电流均衡和自动切相 (APS) 功能，以提高热效率和性能。它可以监控输入电压 (VIN)、输出电压 (VOUT)、输出电流 (IMON) 和温度，还提供可选保护功能，并为每个电压轨提供可配置负载线。

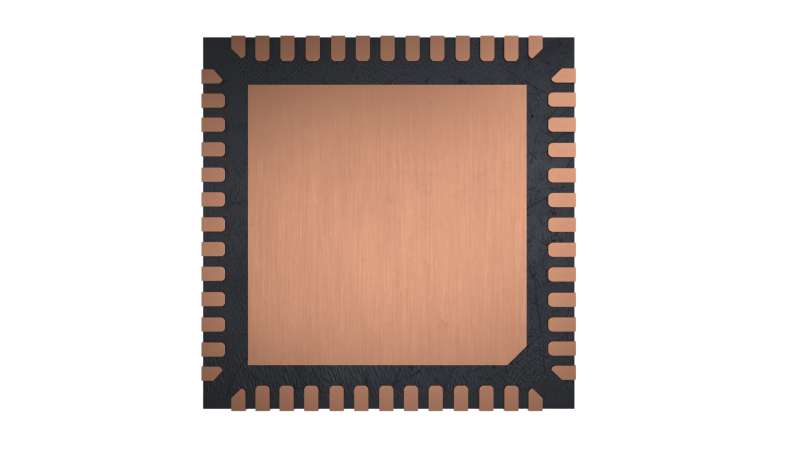

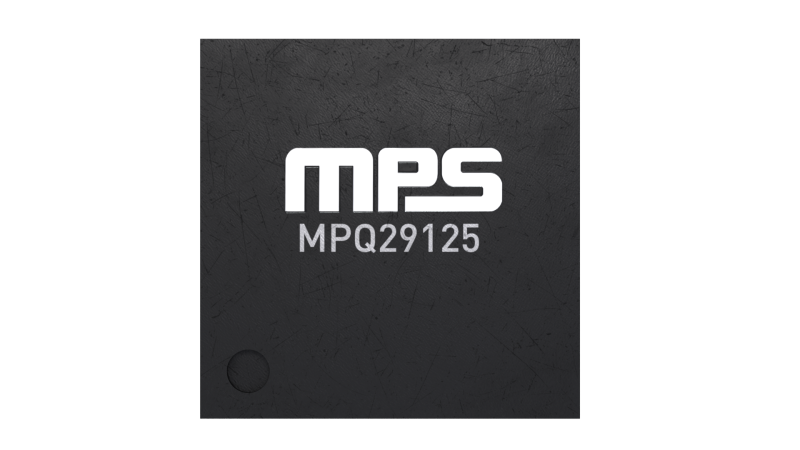

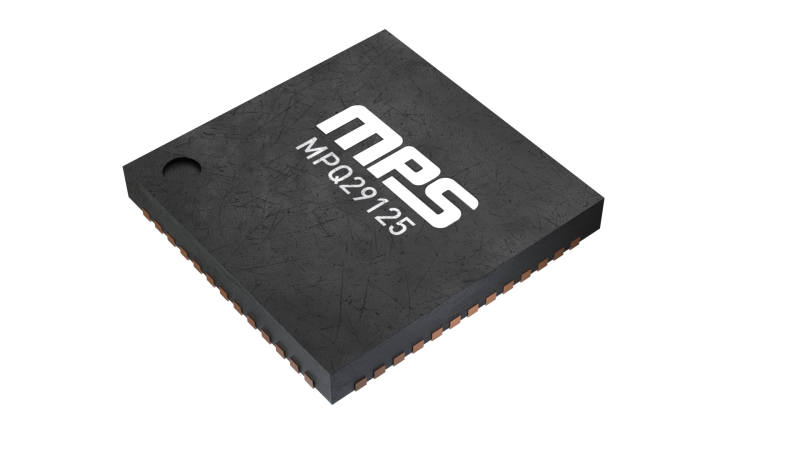

MPQ29125-AEC1 采用 TQFN-52（6mmx6mm）封装，并符合 AEC-Q100 等级1 认证。
-
显示更多
显示较少
产品特性和优势
- 最高8相、3轨数字控制器, 适用于 AMD SVI3 Vcore 电源
- 提供 I2C 通信接口
- 提供SVI3 接口
- 支持 SVI3 Type 2
- 用于存储配置的内置非易失性存储器 (NVM)
- 200kHz 至 2MHz 可调开关频率 (fSW)
- 自动环路补偿
- 3 轨灵活相位分配
- 自动切相（APS）以提高整体效率
- 相间主动电流均衡，通过可配置偏移实现热均衡
- 输入电压 (VIN)、输出电压 (VOUT)、电流和功率监控
- 独立启用 (EN)、电源正常 (PG) 和温度采样
- VIN 欠压锁定 (UVLO)保护、输出过压保护 (OVP) 和欠压保护 (UVP)、过流保护 (OCP) 和过温保护 (OTP)，支持无动作或闭锁模式
- 每相过流限制 (OCL)
- 数字负载线调节
- 采用小尺寸 TQFN-52（6mmx6mm）封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ29125GQKT-xxxx-AEC1-Z MPQ29125GQKT-xxxx-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
