MPQ2946
Session textval
Session Titefor popup
详情

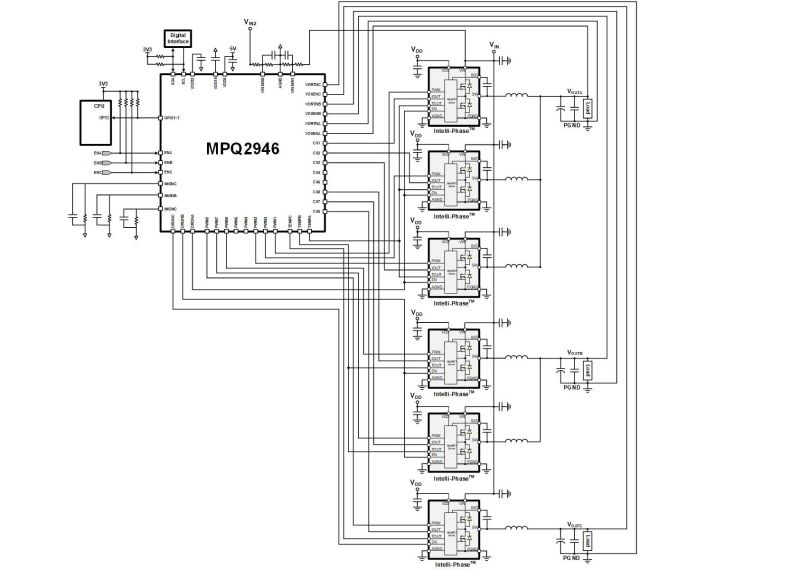

MPQ2946 是一款适用于自动驾驶应用的数字三轨多相控制器。它可以与 MPS 的 Intelli-PhaseTM产品配合使用，以最少的外部元件实现多相稳压器 (VR) 解决方案。该器件最多可配置为三轨 8 相运行。
MPQ2946通过片上多次可编程 (MTP) 存储器来存储和恢复器件配置，并通过数字接口对器件参数和故障参数进行配置或监控。它还利用 Intelli-PhaseTM 电流采样 (CS) 输出监控并报告输出电流 (IOUT)。
MPQ2946 采用独特的数字多相非线性控制，以最少的输出电容为负载阶跃提供快速瞬态响应。它将同一种功率环路控制方法应用于稳态和负载瞬态响应，功率环路补偿配置非常简单。
MPQ2946 采用 TQFN-48 (7mmx7mm) 封装，且符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 3 轨、最多 8 相数字脉宽调制 (PWM) 控制器
- 提供数字接口用于配置和监控
- 内置多次可编程 (MTP) 存储器用于存储自定义配置
- 自动环路补偿
- 带或不带断续导通模式 (DCM) 的自动切相 (APS)，以提高整体效率
- 相间主动电流平衡
- 输入电压 (VIN) 和输出电压 (VOUT) 监控
- 输出电流 (IOUT) 监控
- 稳压器温度监控
- 保护功能：
- 欠压锁定 (UVLO)保护
- 过压保护 (OVP)
- 欠压保护 (UVP)
- 过流保护 (OCP)
- 过温保护 (OTP)
- 用于 MTP 转换的循环冗余校验 (CRC)
- 每个电源轨都可单独启用 (EN)
- 数字、可配置负载线
- 采用TQFN-48（6mmx6mm）封装
- 符合 AEC-Q100等级1认证
正在供货产品型号
MPQ2946GQNTE-xxxx-AEC1-Z MPQ2946GQNTE-xxxx-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
