MPQ70332FS-AEC1

45V、3A HV降压、2A LV降压、250mA LV升压PMIC，符合ASIL-B标准和 AEC-Q100 认证

详情

MPQ70332FS-AEC1 是一款符合 ASIL-B等级标准的电源管理IC (PMIC)，它具有先进的汽车应用安全功能。该器件由一个高压 (HV) 原边同步降压变换器、一个低压 (LV) 副边同步降压变换器和一个具有出色瞬态响应的同步升压变换器组成。

MPQ70332FS-AEC1通过电压监控器实现电压监控功能，以监控电池输入电压 (V_IN)、输出轨、两个外部通道，以及关键内部电压信号，如VCC 电压 (V_CC)和带隙基准电压。此外，该器件还提供时钟监控、漏电监控和热监控功能。

MPQ70332FS-AEC1为关键模拟和逻辑功能提供内置自检 (BIST) ，并通过故障安全状态机管理故障处理并控制安全输出。该器件还集成可配置为窗口模式或问答模式的看门狗监控器。其安全相关模块均具有独立稳压器、带隙和振荡器，因此具备冗余功能以实现故障安全操作。

该器件还支持通过串行外设接口 (SPI)进行参数配置，以实现高度灵活性。配置数据可永久保存在一次性可编程 (OTP) 存储器中。SPI 事务、寄存器和 OTP 中的数据都通过循环冗余校验 (CRC) 功能得到保护。

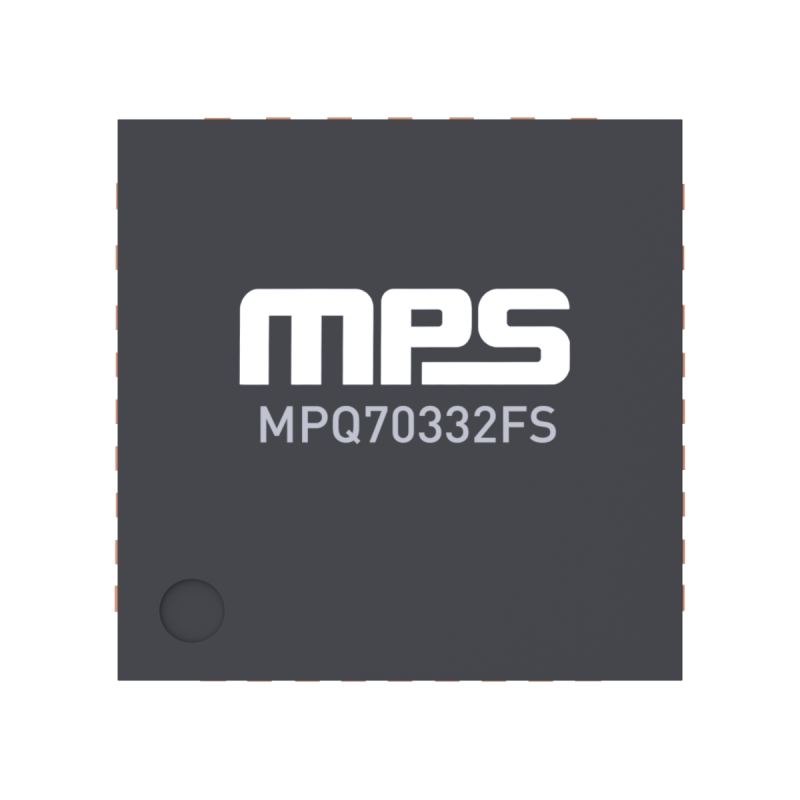

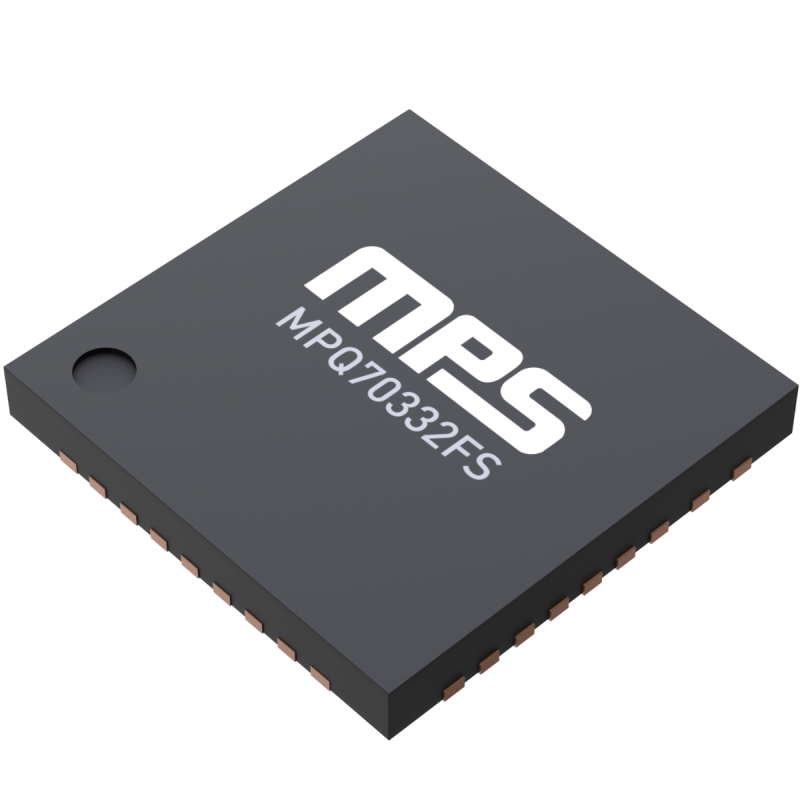

MPQ70332FS-AEC1 采用 TQFN-34 (6mmx6mm) 封装，并符合 AEC-Q100 等级1认证。

专为应对严苛的汽车瞬态环境而设计：
- 支持高达 45V 的负载突降
- 支持低至 4.5V 的冷启动电压
占板尺寸及 BOM优化：
- 3A 高压 (HV) 降压稳压器
- 2A 低压 (LV) 降压稳压器
- 250mA LV升压稳压器
EMC/EMI 性能优化：
- 0.38MHz 至 2.5MHz范围内可配置固定开关频率 (f_SW)
- 可提升EMI性能的频谱扩展 (FSS)功能
- 符合 CISPR 25 Class 5 标准
高级监控功能：
- 窗口或 Q&A 模式看门狗定时器
- 电池故障预警
- 微控制器单元 (MCU) 有效检测
- 时钟监控
- MCU 复位和中断
- 错误输入信号监控
- 诊断输出引脚
- 短路保护 (SCP) 和过流保护 (OCP)
- 温度告警和过温关断
功能安全特性：
- 内置自检 (BIST)
- 硬件安全功能达 ASIL-B级别
- 提供符合ISO 26262标准的ASIL-B级系统设计文档
- 故障模式影响与诊断分析 (FMEDA)
- 安全手册
其他特性：
- 缓冲电压基准输出
- 带循环冗余校验 (CRC) 的串行外设接口 (SPI)
- 一次性可编程 (OTP) 存储器

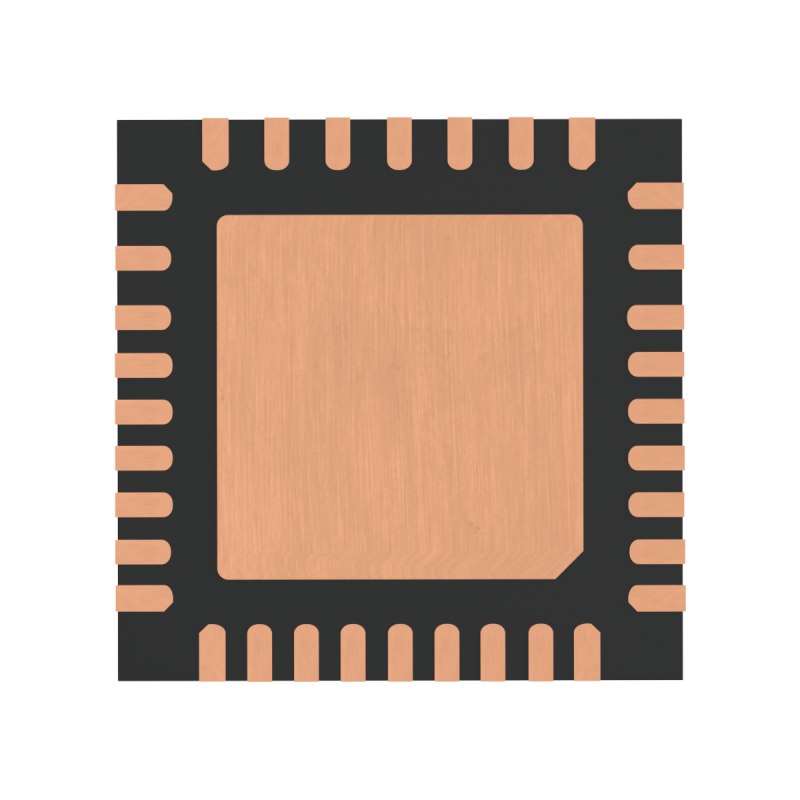

- 采用侧面镀锡的 TQFN-34 (6mmx6mm) 封装
- 符合 AEC-Q100 等级1 认证

MPQ70332FSGQKTE-xxxxAEC-Z MPQ70332FSGQKTE-xxxxAEC-P MPQ70332FSGQKTE-0000AEC-Z MPQ70332FSGQKTE-0000AEC-P

P&Z的含义
