MPQ7932-AEC1
Session textval
Session Titefor popup
详情
MPQ7932-AEC1 是一款电源管理 IC (PMIC)，专为满足各种汽车系统中的处理器电源管理需求而设计。

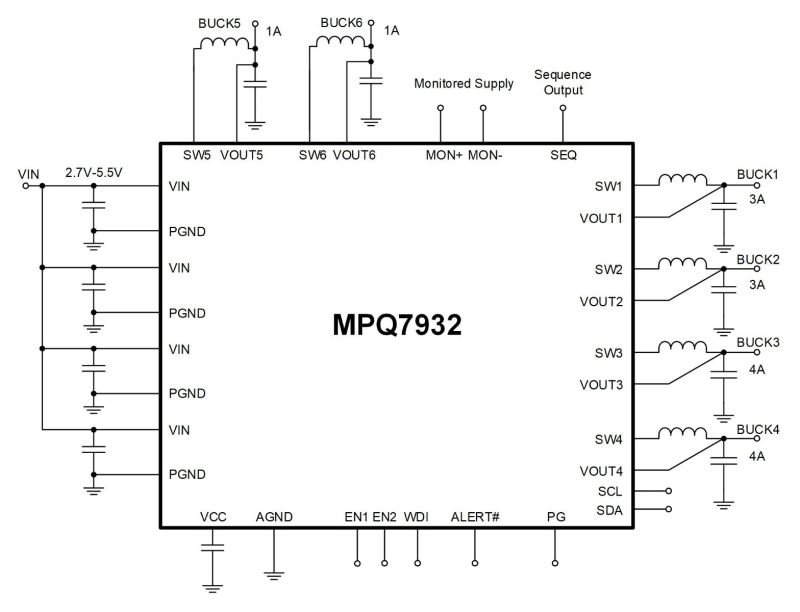

该器件集成了6 个同步降压变换器，可配置为 3 轨双相变换器或 6 轨单相变换器。通过动态电压调节，每个变换器的输出电压 (VOUTx) 都可以在正常运行期间变化。MPQ7932-AEC1还提供带数据包错误校验 (PEC)功能的PMBus接口，并集成多页一次性可编程(MOTP)存储器以实现高度可配置性。
每个变换器都具有软启动 (SS) 功能，以防止启动期间出现过冲；还具有软关断功能，以实现关断期间的正常放电。软启动/软关断斜率均可通过数字寄存器配置。
MPQ7932-AEC1中包含了可配置的窗口或Q&A看门狗定时器、专用 WDI 引脚、外部电压监视器以及时序输出引脚。它通过固定频率、2MHz 峰值电流模式控制来调节 VOUTx，同时具备快速瞬态响应性能，可大幅降低外部电感和电容需求。此外，该器件还提供频谱扩展 (FSS)功能以降低 EMI 噪声，同时提供全面的保护功能，包括欠压锁定 (UVLO)保护、欠压保护 (UVP)、过压保护 (OVP) 和过温关断保护。

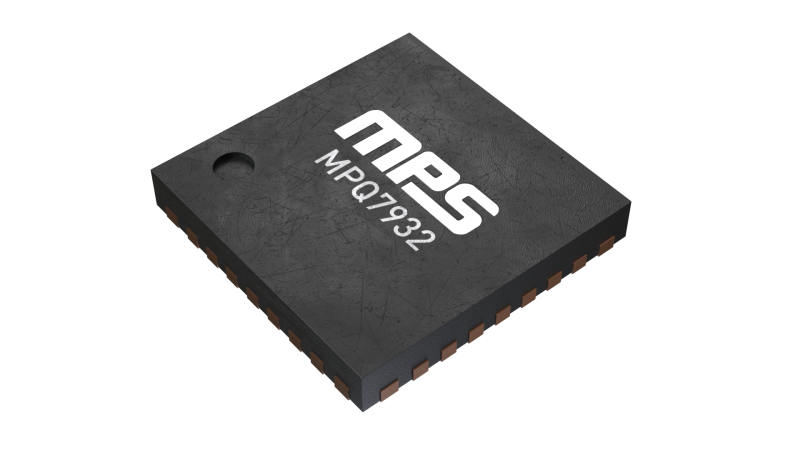

MPQ7932-AEC1 采用 TQFN-32（5mmx5mm）封装，符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 专为汽车应用而设计：
- 2.7V 至 5.5V 输入电压 (VIN) 范围
- -40°C 至 +150°C 额定结温 (TJ) 范围
- 符合 AEC-Q100 等级1认证
- 电路板尺寸小、BOM小：
- 两个 4A降压变换器
- 两个3A降压变换器
- 两个1A 降压变换器
- 可选多相操作
- 通过寄存器调节输出电压 (VOUTx)
- 集成补偿网络
- 采用侧面镀锡的 TQFN-32 (5mmx5mm) 封装
- 专门针对 EMC/EMI 性能进行了优化：
- Buck 1/3/6 和 Buck 2/4/5 之间 180° 相移
- 2MHz 固定开关频率 (fSW)
- 频谱扩展（FSS）功能
- 其他特性：
- 多页一次性可编程（MOTP）存储器
- 可配置时序
- 外部电压监控
- 时序输出
- 电源正常 (PG) 和 ALERT# 指示
- 独立过压保护 (OVP) 和欠压保护 (UVP)
- 动态电压调节
- 窗口或 Q&A 看门狗定时器
- 具有数据包错误校验 (PEC) 功能的 PMBus 接口
- 支持功能安全系统设计：
- 兼容 MPSafeTM – 提供功能安全支持文档
正在供货产品型号
MPQ7932GUTE-xxxx-AEC1-Z MPQ7932GUTE-xxxx-AEC1-P MPQ7932GUTE-0002-AEC1-Z MPQ7932GUTE-0002-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
