MPQ70700FS-AEC1

MPQ70700FS-AEC1

基于 MPSafe^TM 开发流程的ASIL-D、5.5V PMIC，带5 个 LDO、4 个 GPIO 和 2 个电压监控器，适用于 SoC 且符合 AEC-Q100 认证

详情

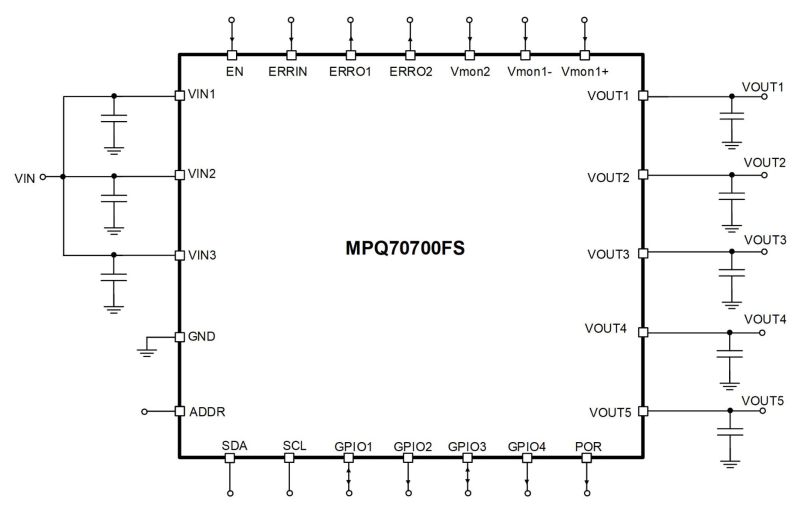

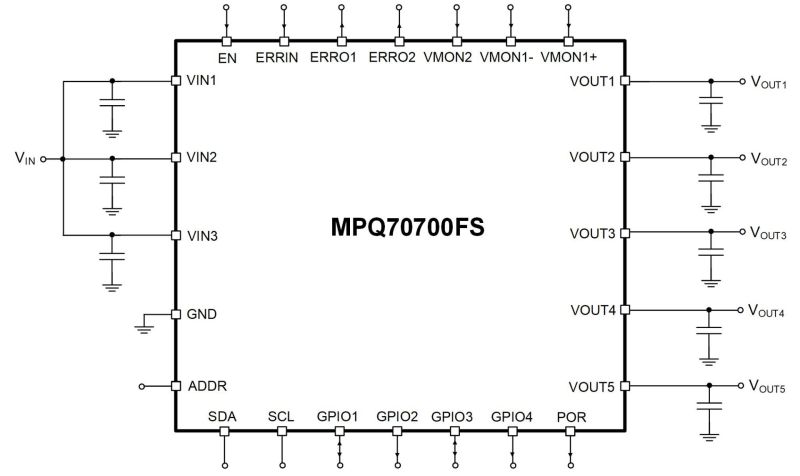

MPQ70700FS-AEC1 是一款功能安全电源管理 IC (PMIC)，可为需要多个低压差 (LDO) 稳压器的各种片上系统 (SoC) 或安全微控制器单元 (MCU) 供电。

该器件包含的5个LDO线性稳压器，每个通道都可提供高达 400mA 的负载电流 (I_LOAD)；三个独立电压输入支持不同输入电压 (V_IN) 水平，以优化各自输出电压压差；四个 GPIO 引脚可用于上电排序；两个电压监视器（包括一个差分监控器）则用于监控两个外部电压轨。

MPQ70700FS-AEC1的保护功能包括欠压锁定 (UVLO)保护、过流保护 (OCP)、欠压保护 (UVP)、过压保护 (OVP) 和过温关断保护。

该器件内置自测试 (BIST) 等安全机制以提供高诊断覆盖率，可帮助系统达到目标 ASIL 等级。它基于 MPS 先进的 MPSafe^TM功能安全产品开发流程开发，并已通过独立认证，符合 ISO 26262 标准。

MPQ70700FS-AEC1提供带数据包错误校验 (PEC) 的 I²C 接口，并集成一次性可编程 (OTP) 存储器，具有高度可配置性。

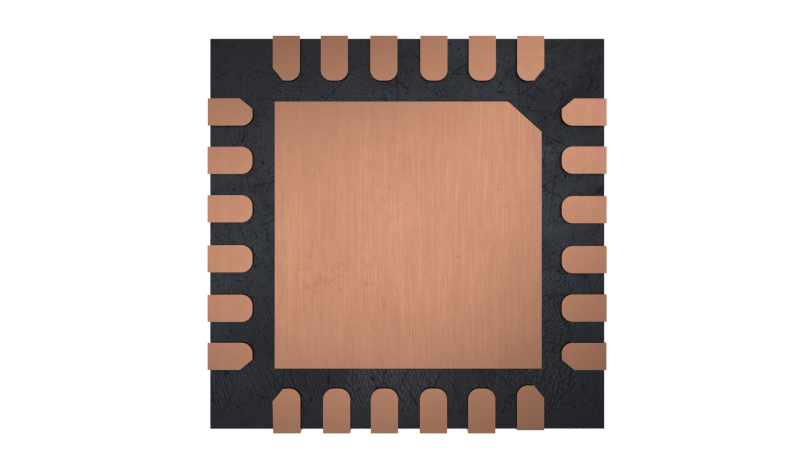

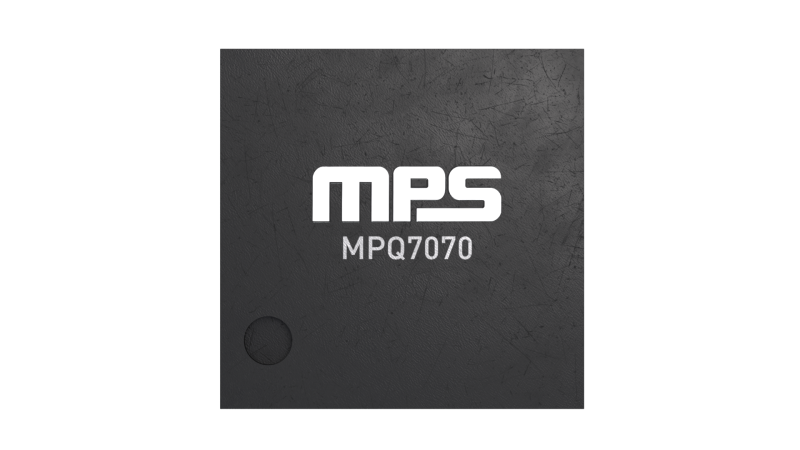

该器件采用 TQFN-24（5mmx5mm）封装，并符合 AEC-Q100 等级1 认证。

产品特性和优势

专为汽车应用而设计：
- 2.8V 至 5.5V 工作输入电压 (V_IN) 范围
- -40°C 至 +150°C工作结温 (T_J) 范围C
- 符合 AEC-Q100 等级1认证
- 采用 TQFN-24（5mmx5mm）封装
- 采用侧面镀锡封装
高集成度，可减小电路板尺寸：
- 五个 400mA 低压差 (LDO) 稳压器
- 四个 GPIO：
  - 两个通用输入/输出 (I/O)
  - 两个通用输出
- 两个电压监控器：
  - 一个差分监控器
  - 一个单端监控器
全面的保护功能：
- 过压保护 (OVP) 和欠压保护 (UVP)
- 过流保护 (OCP)
- 过温关断保护
- 上电复位 (POR) 和错误指示器
- 错误信号输入检测
- 带数据包错误校验 (PEC) 功能的 I²C 接口
灵活配置能力：
- 多页一次性可编程（MOTP）存储器
- 寄存器可调输出电压 (V_OUT)
- 可配置上电顺序
功能安全：
- 符合 ISO 26262 ASIL-D 硬件标准
- 内置自测试 (BIST)
- 过压 (OV) 或欠压 (UV) 监控器
- 时钟监控器
- 窗口或问答模式看门狗定时器
- 受保护的寄存器
- 提供ISO 26262 系统设计文档
- 故障模式影响与诊断分析（FMEDA）
- 安全手册

正在供货产品型号

MPQ70700FSGUTE-xxxxAEC1-Z MPQ70700FSGUTE-xxxxAEC1-P MPQ70700FSGUTE-0000AEC1-Z MPQ70700FSGUTE-0000AEC1-P

P&Z的含义

相关产品

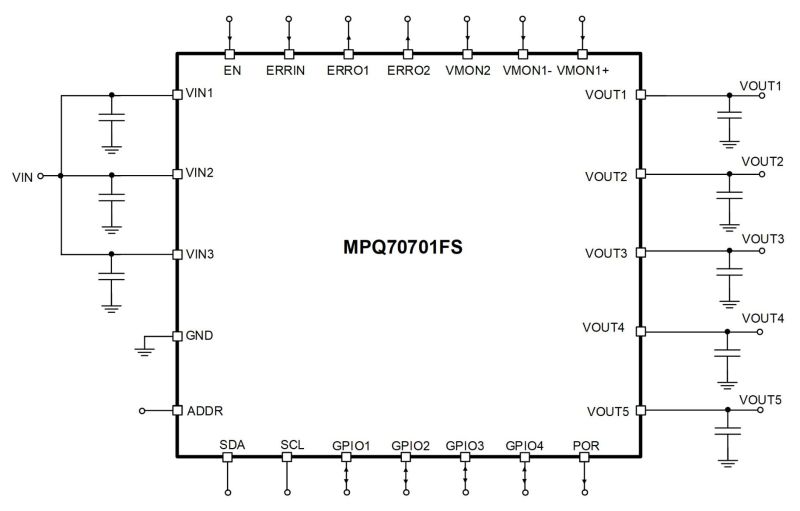

MPQ70701FS-AEC1 MPSafe^TM ASIL-B, 5.5V PMIC for SoCs with 5 LDOs, 4 GPIOs, and 2 Voltage Monitors, AEC-Q100 Qualified
