MPQ70152FS-AEC1

MPQ70152FS-AEC1

基于 MPSafe^TM 开发流程的低噪声 PMIC，集成 2 个降压变换器和 1 个升压变换器，针对雷达应用优化且符合 AEC-Q100 认证

详情

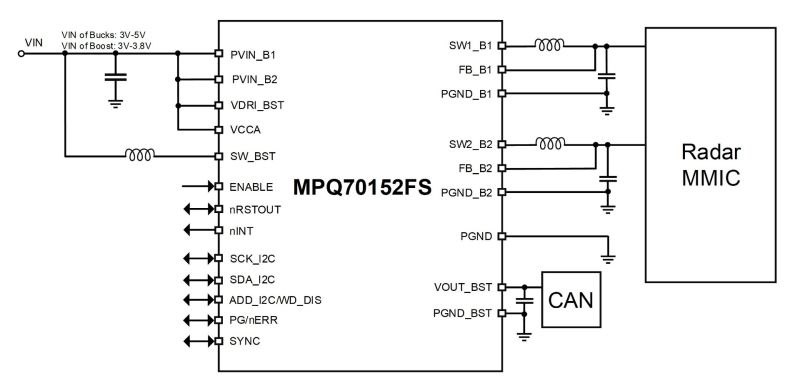

MPQ70152FS-AEC1 是一款具有低噪声和高开关频率 (f_SW) 的电源管理IC（PMIC），专为汽车雷达应用中的单片微波集成电路（MMIC）供电而优化。

该器件集成了两个独立的降压DC/DC 变换器和一个升压变换器，具有出色的瞬态性能和高效率。降压 DC/DC 变换器支持高达 17.6MHz 的可配置 f_SW ，只需极少、甚至无需无源滤波即可实现无LDO 、低噪声电源解决方案。其可配置的频谱扩展 (FSS) 功能还可对 f_SW 进行抖动处理，从而改善 EMI 性能。

MPQ70152FS-AEC1内置自测试 (BIST) 等安全机制以提供高诊断覆盖率，帮助系统达到目标 ASIL 等级。它采用 MPS 先进的 MPSafe^TM 功能安全产品开发流程开发，且已通过独立认证，符合 ISO 26262 标准。

该器件提供可配置的窗口或问答模式看门狗定时器，并内置电压监控功能，可监控输入电压 (V_IN) 和输出电压 (V_OUT) 轨。此外，它还包含一个用于监控外部电压轨的电压监控器。其全面的保护功能包括 V_IN 和 V_OUT 欠压锁定 (UVLO)保护、过压保护 (OVP)、欠压保护 (UVP)、输出短路保护 (SCP) 和过温关断 (TSD)保护。该器件还提供SPI 和 I²C 数字接口以及一次性可编程 (OTP) 存储器，可实现高度可配置性和灵活性。

MPQ70152FS-AEC1 只需极少数量的外部元器件，采用散热增强型 TQFN-28 (5mmx5mm) 封装，并符合 AEC-Q100 等级1认证。

产品特性和优势

为雷达 MMIC 提供可配置电压轨：
- 2个可配置降压变换器
  - 输出电压 (V_OUT)：0.8V 至 1.9V（17.6MHz）
  - V_OUT：0.6V 至 3.3V（2.2MHz）
  - 输出电流 (I_OUT)：高达 3.5A
- 1 个升压变换器，输出高达 5V、500mA
- 可配置上电顺序
- 动态电压调节 (DVS)
出色的 EMI、噪声和纹波性能：
- 2.2MHz 至 17.6MHz 开关频率 (f_SW)
- 先进的频谱扩展（FSS）技术
- 超低噪声
专为实现功能安全而设计：
- 复位、故障和中断引脚
- 外部电压监控
- 窗口或问答模式看门狗定时器
- 短路保护 (SCP)、过流保护 (OCP) 和过压保护 (OVP)
- 冗余带隙、时钟和 VCC
- 过温警告和过温关断 (TSD)
- 内置自测试 (BIST)
- 受保护的存储器和寄存器
- 硬件标准达 ASIL-B 级别
- 符合ISO 26262 功能安全认证
其他特性：
- 3V 至 5V 输入电压 (V_IN) 范围
- 安装 ID 检测
- 外部时钟同步输入/输出
- 带循环冗余校验 (CRC) 的SPI 或 I²C 接口
- 采用侧面镀锡的 TQFN-28 (5mmx5mm) 封装
- 符合 AEC-Q100 等级1认证
