MPQ6653-AEC1

具有嵌入式霍尔传感器的 35V 单相 BLDC 电机驱动器，符合 AEC-Q100 认证

Datasheet

详情

MPQ6653-AEC1 是一款具有集成功率 MOSFET 和嵌入式霍尔传感器的单相无刷直流 (BLDC) 电机驱动器。它具有5.5V 至 35V 的输入电压 (V_IN) 范围，能够以高达 1.2A的相位峰值电流驱动单相 BLDC 电机。

MPQ6653-AEC1 通过脉宽调制 (PWM) 信号或 PWM 引脚上的直流电压控制电机速度，同时具有可配置软换向和霍尔偏移角，可以灵活优化性能。

MPQ6653-AEC1提供转速检测功能。转速检测器（FG/RD 引脚）为开漏输出，可输出高于或低于内部霍尔比较器输出的电压。

该器件丰富的保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、过流保护（OCP）和过温关断保护。

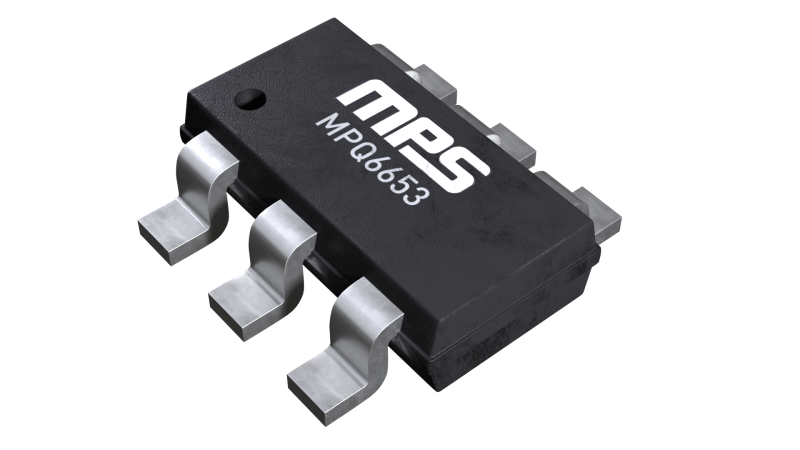

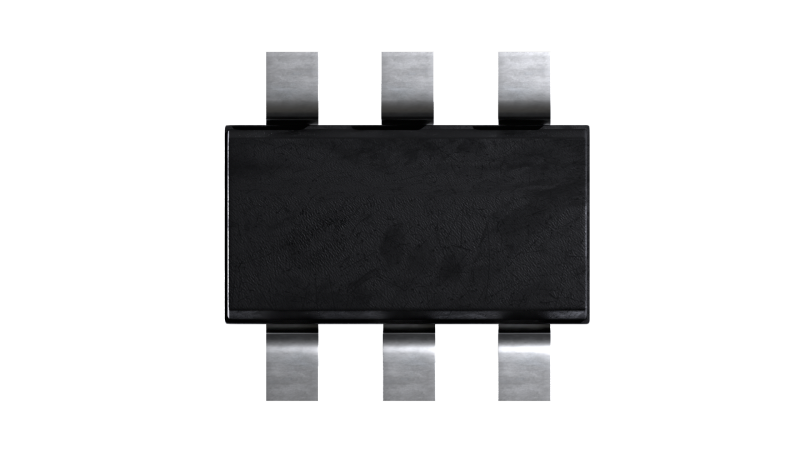

MPQ6653-AEC1 采用 TSOT23-6-SL 和 TSOT23-6 封装，并符合 AEC-Q100 等级1认证。

产品特性和优势

5.5V 至 35V 工作输入电压 (V_IN) 范围
片上霍尔传感器
集成上管 MOSFET (HS-FET) 和下管MOSFET (LS-FET)：960mΩ
软换向
带迟滞的启动占空比设置
可选开环或闭环速度控制
可配置软加速时间
可配置霍尔超前/滞后角
支持 50Hz 至 100kHz 脉宽调制 (PWM) 输入频率或DC输入
自动反向电流阻断
24kHz 脉宽调制 (PWM) 输出频率
可配置电流限制
短路保护 (SCP)
过压保护 (OVP)
待机模式
可选 FG 和 RD 输出
采用 TSOT23-6-SL 和 TSOT23-6 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

MPQ6653GJS-xxxx-AEC1-Z MPQ6653GJ-xxxx-AEC1-Z MPQ6653GJS-0000-AEC1-Z MPQ6653GJ-0000-AEC1-Z MPQ6653GJS-xxxx-AEC1-P MPQ6653GJ-xxxx-AEC1-P MPQ6653GJS-0000-AEC1-P MPQ6653GJ-0000-AEC1-P

P&Z的含义

相关产品

MP6653GJ 带嵌入式霍尔传感器的 32V、单相 BLDC 电机驱动器

MP6653 是一款集成了功率 MOSFET 和嵌入式霍尔传感器的单相无刷直流 (BLDC) 电机驱动器。它可以驱动单相 BLDC 电机，在 5.5V 至 32V 的输入电压 (V_IN) 范围内可提供高达 1.2A 的峰值输出电流 (I_OUT)。

MP6653 通过PWM 引脚上的脉宽调制 (PWM) 信号或直流电压控制电机速度，另外还具有软换向和可以灵活配置以优化性能的霍尔偏移角。

MP6653 还提供转速检测功能。转速检测器（FG/RD 引脚）提供开漏输出，输出相对于内部霍尔比较器输出的高电压或低电压。

该器件还提供丰富的保护功能，包括输入过压保护 (OVP)、欠压锁定 (UVLO)保护、堵转保护、过流保护 (OCP) 和过温关断保护。

MP6653 采用 TSOT23-6-SL 和 TSOT23-6-L 封装。

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MPQ6653GJ-0000-AEC1-Z MPQ6653GJ-0000-AEC1-P

包: TSOT23-6, TSOT23-6-SL

5,000每卷

现货价格 ¥8.02 1K

数量单价
1

¥16.83
10

¥13.89
100

¥11.38
250

¥10.81
500

¥10.38
1K

¥8.02

量大请询价询价

库存: 100

现在下单，可于2025 年 7 月 24 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2025 年 11 月 8 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ6653GJS-0000-AEC1-Z MPQ6653GJS-0000-AEC1-P

包: TSOT23-6, TSOT23-6-SL

5,000每卷

现货价格 ¥8.02 1K

数量单价
1

¥16.83
10

¥13.89
100

¥11.38
250

¥10.81
500

¥10.38
1K

¥8.02

量大请询价询价

库存: 50,000

现在下单，可于2025 年 7 月 24 日前发货，库存达50,000片

更多数量的交货时间

更多数量预计于2025 年 11 月 8 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ6653GJ-xxxx-AEC1-Z MPQ6653GJ-xxxx-AEC1-P

包: TSOT23-6, TSOT23-6-SL

3,000每卷

现货价格 ¥8.02 1K

数量单价
1

¥16.83
10

¥15.04
100

¥12.60
250

¥12.03
500

¥10.53
1K

¥8.02

量大请询价询价

库存: 100

现在下单，可于2025 年 7 月 24 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2025 年 11 月 8 日前发货

xxxx 是可根据客户需求配置代码的料号，请联系MPS获得您的专属代码。
3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ6653GJS-xxxx-AEC1-Z MPQ6653GJS-xxxx-AEC1-P

包: TSOT23-6, TSOT23-6-SL

5,000每卷

现货价格 ¥8.02 1K

数量单价
1

¥16.83
10

¥15.04
100

¥12.60
250

¥12.03
500

¥10.53
1K

¥8.02

量大请询价询价

库存: 100

现在下单，可于2025 年 7 月 24 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2025 年 11 月 8 日前发货

xxxx 是可根据客户需求配置代码的料号，请联系MPS获得您的专属代码。
3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品
